Tamanho: 2.4 polegadas
Resolução: 240*320
Interface: MIPI
Motorista IC: JD9852A-RN
Ângulo de visão: 12 horas
Brilho: 430 lêndeas
Painel de toque: Suporte CTP/RTP
Tipo de Fornecimento: Fábrica/Fabricante
Certificação: ISO9001, IATF16949, ROHS, REACH

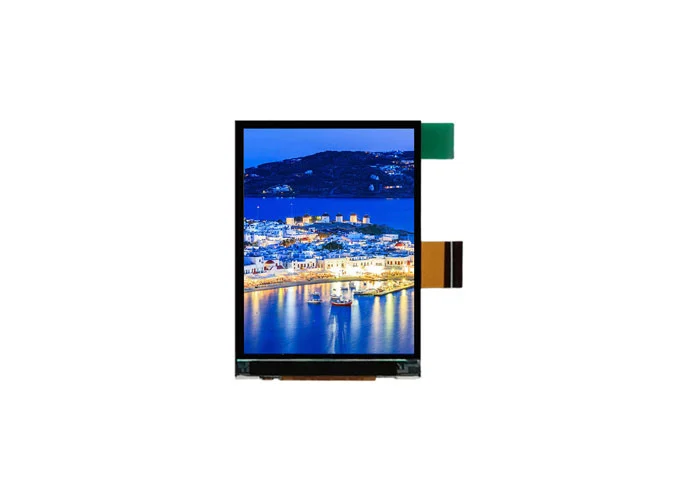

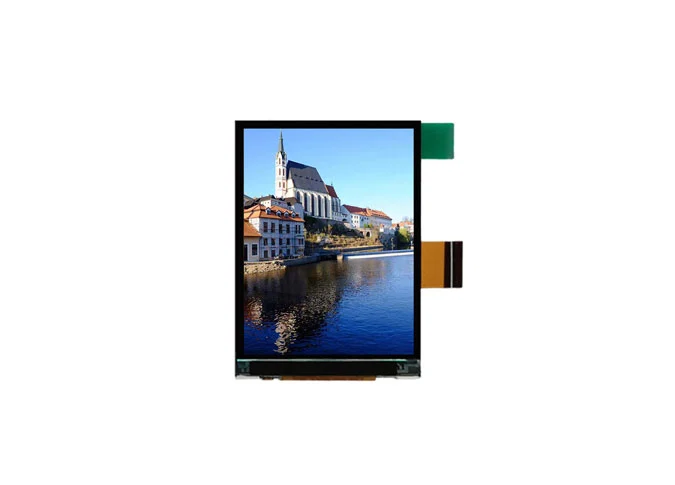

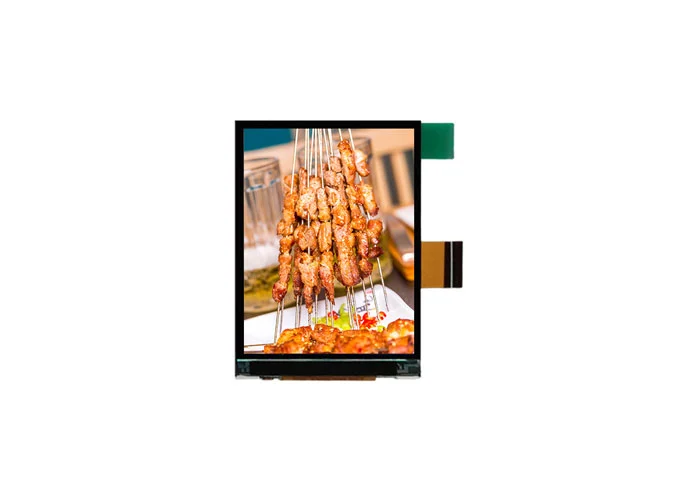

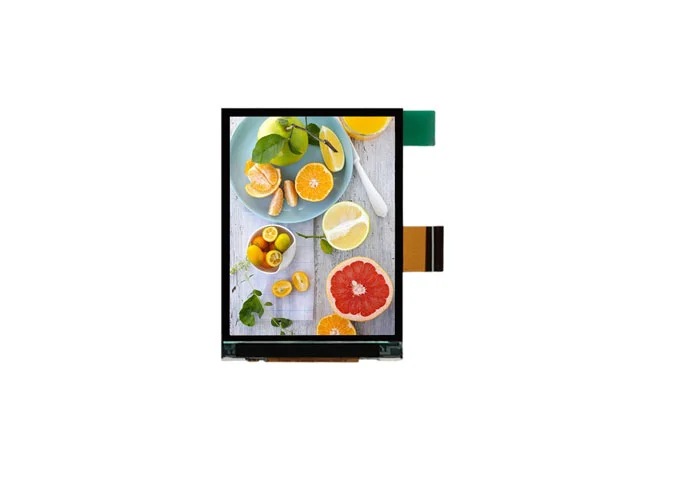

Z24009 é um transistor de filme fino de matriz de cor ativa (TFT) display de cristal líquido (LCD) com resolução de 240*320. Este display LCD é embutido JD9852A-RN driver IC. Este TFT a-SiPainel quadrado IPS LCDVem com interface MIPI, 430 cd/m² brightness.12 horas ângulo de visualização.
Se você tem requisitos especiais, como interface de unidade IC, FPC, painel de toque, luz de fundo, etc, nós podemos fornecerTela de tamanho personalizado TFTPara você.
Como umFabricante de tela LCD quadrada, Nossa fábrica realiza o sistema padrão de qualidade ISO 9001: 2015 e IATF16949: 2016 estritamente, todo o display LCD passou ROHS, certificação REACH.
A tela LCD de 2,4 polegadas é oxímetro médico, instrumento cosmético, aparelho doméstico, tradutor, leitor de música, casa inteligente, indústria etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 2.4 | inch |
2 | Display Resolution | 240 (H) × RGB × 320 (V) | pixels |
3 | Pixel Pitch | 153 (H) × 153 (V) | um |

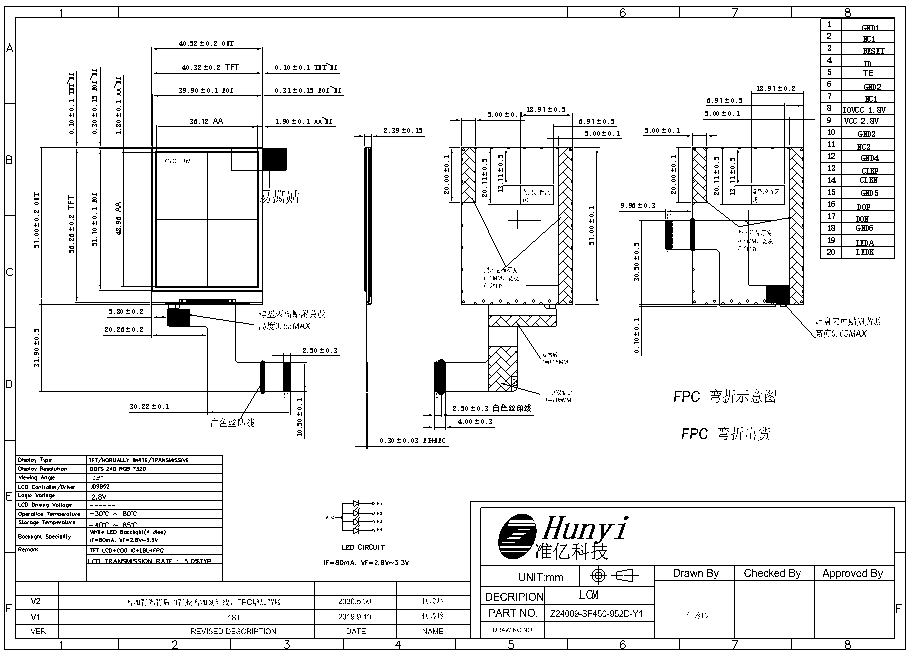

4 | LCM Outline Dimension (Without FPC） | 40.52 (W) × 57 (H) × 2.39 (T) | mm |
5 | LCD Outline Dimension | 40.32 (W) × 56.26 (H) × 1.0 (T) | mm |
6 | LCD Active Area | 36.72 (W) × 48.96 (H） | mm |
7 | View Direction (Gray Inversion) | 12 o'clock | - |
8 | Driver IC | JD9852A-RN | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal White | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 5% | - |
13 | LCD Contrast Ratio | Typ.: 250 | - |

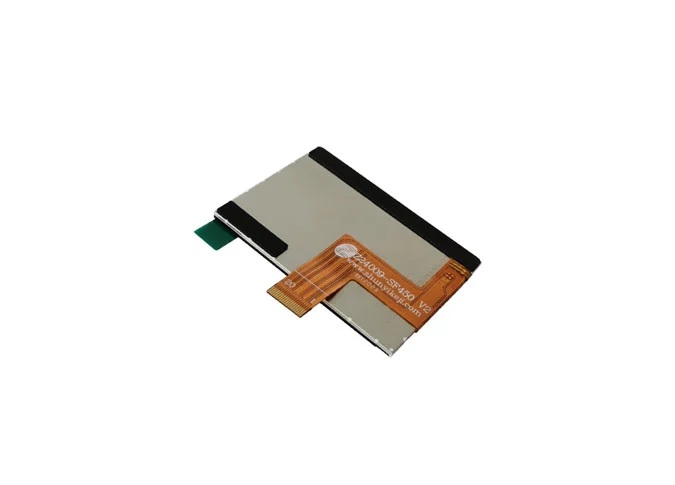

14 | FPC Version | Z24009-SF450 V2 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -30°C~ 80°C | - |
17 | Storage Temperature | -40°C~ 85°C | - |
18 | Backlight Arrangement | LED/1 Series 4 Parallel (4 lights in total) | - |
19 | Luminance | 430 | nit |
20 | Weight | 0.011 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | GND | Ground |
2 | NC | No Connection |
3 | RESET | LCM RESET PIN |
4 | ID | LCM ID PIN |
5 | TE | LCM Tearing Effect PIN |
6 | GND | Ground |
7 | NC | No Connection |
8 | IOVCC | I/O POWER SUPPLY (1.8V） |
9 | VCC | POWER SUPPLY (2.8V） |
10 | GND | Ground |
11 | NC | No Connection |
12 | GND | Ground |
13 | CLKP | Positive MIPI differential CLOCK input |
14 | CLKN | Negative MIPI differential CLOCK input |
15 | GND | Ground |
16 | D0P | Positive MIPI differential data input |
17 | D0N | Negative MIPI differential data input |
18 | GND | Ground |
19 | LEDA | POWER SUPPLY+ FOR BACKLIGHT ANODE |
20 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
Zhunyi Tecnologia presta atenção à qualidade e serviço. Bem-vindo para nos visitar e juntar as mãos para um futuro próspero.
