Tamanho: 2.4 polegadas
Resolução: 240*320
Interface: MCU
Ângulo de visão: IPS
Brilho: 350 cd/m²
Painel de toque: Suporte CTP/RTP
Tipo de Fornecimento: Fábrica/Fabricante
Certificação: ISO9001, IATF16949, ROHS, REACH

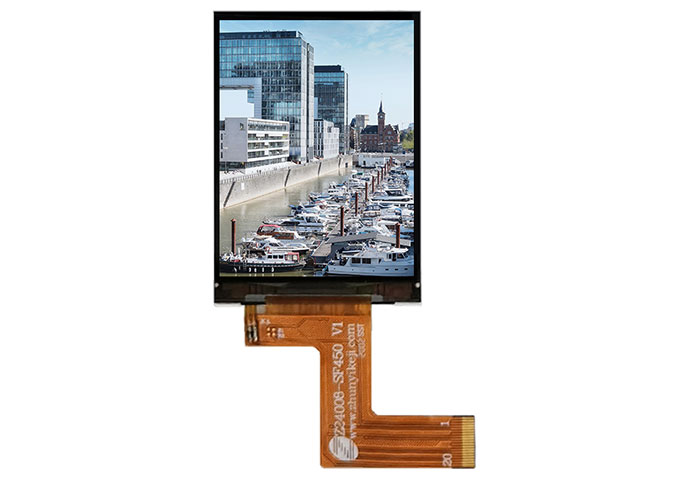

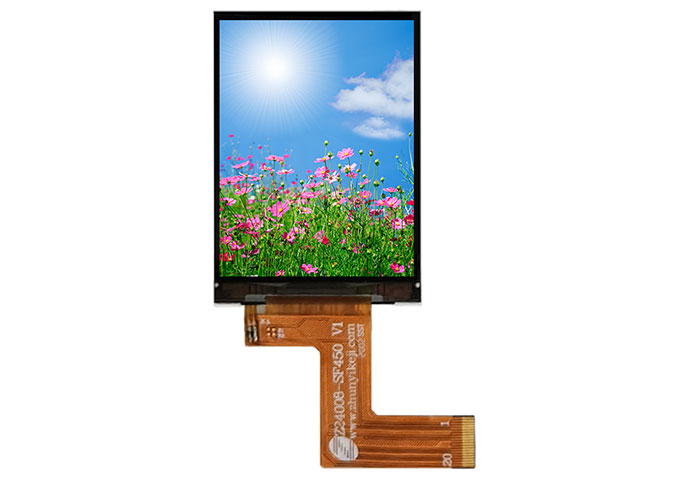

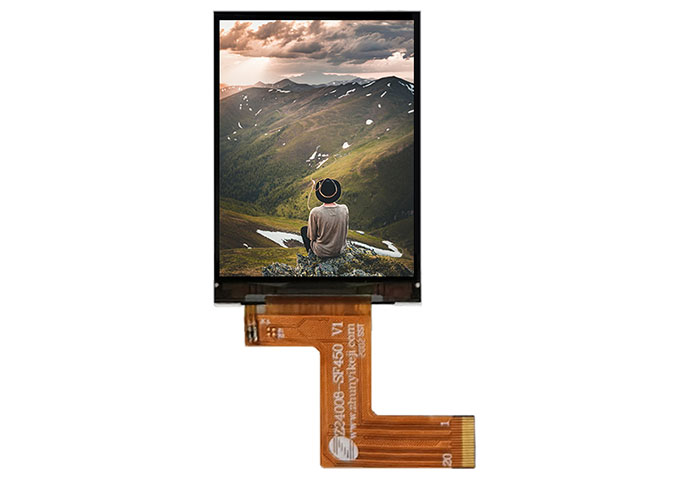

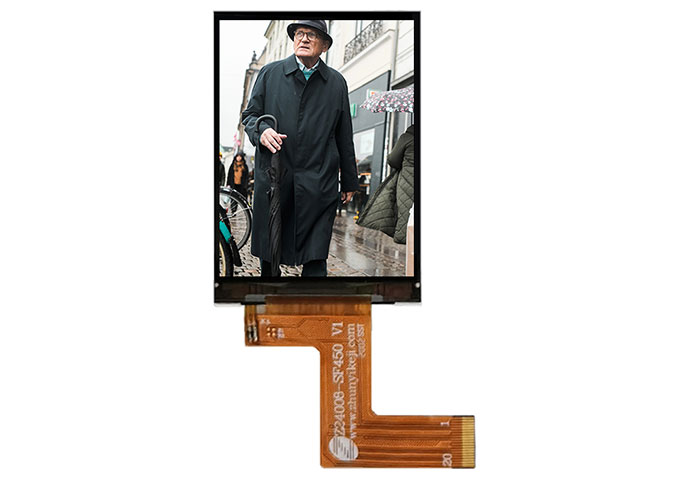

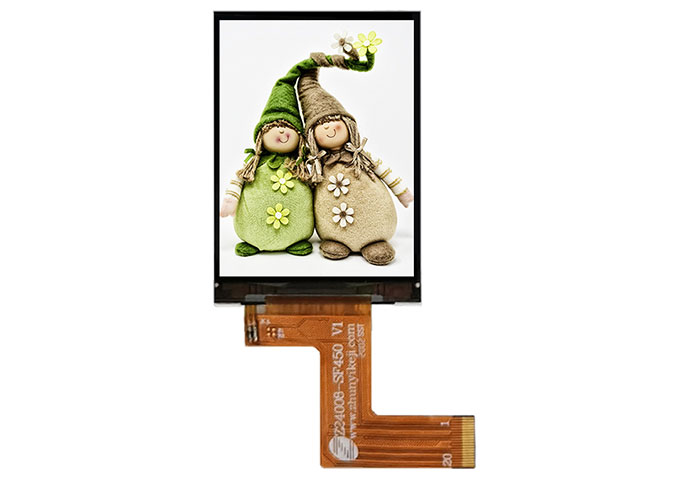

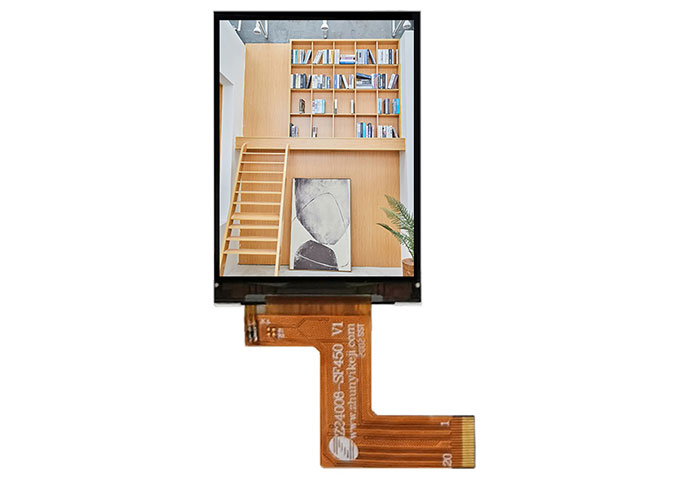

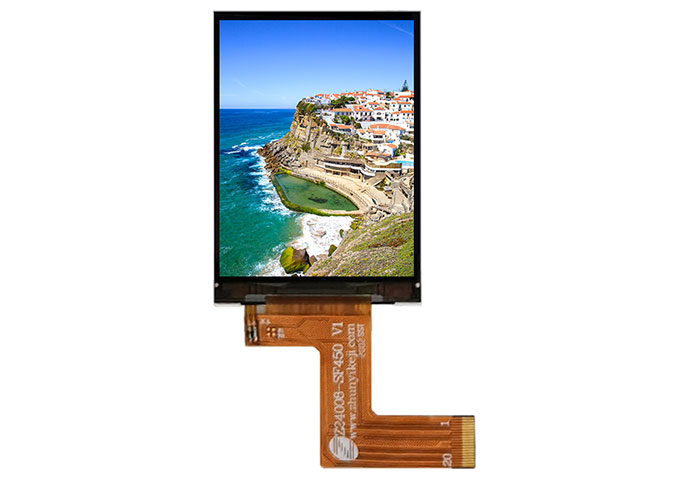

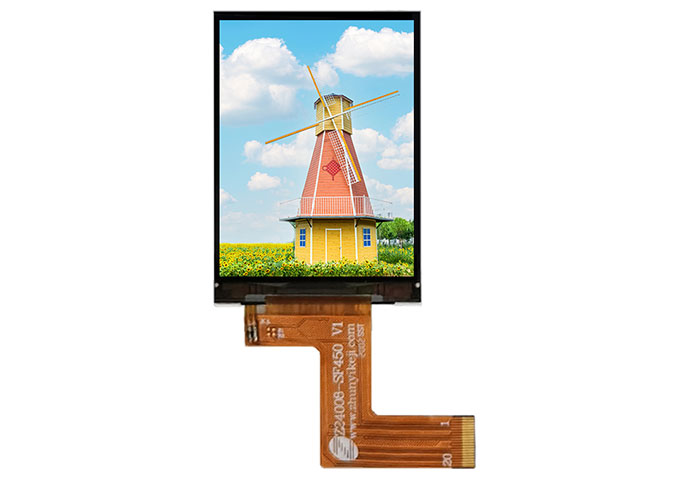

Z24008 é um transistor de filme fino de matriz de cor ativa (TFT) display de cristal líquido (LCD) com resolução de 240*320. A técnica IPS (In-plane Switching) faz com que este módulo LCD de 2,4 "tenha um ângulo de visão mais amplo. EsteTela de exibição por atacadoÉ o driver IC JD9852 embutido. Este módulo a-Si TFT LCD vem com interface MCU, brilho de 350 cd/m².
Se você tem requisitos especiais, como interface de unidade IC, FPC, painel de toque, luz de fundo etc, também podemos fornecerMódulo de exibição LCD personalizadoPara você.
NossoFábrica de módulo de exibiçãoRealizar o sistema padrão de qualidade ISO 9001: 2015 e IATF16949: 2016 estritamente, todo o display LCD passou ROHS, Certificação REACH.
A tela LCD de 2,4 polegadas é oxímetro médico, instrumento cosmético, aparelho doméstico, tradutor, leitor de música, casa inteligente, indústria, etc.
Item | Exibição principal | Unidade |
Número de pixels | 240 * RGB * 320 | Pixel |

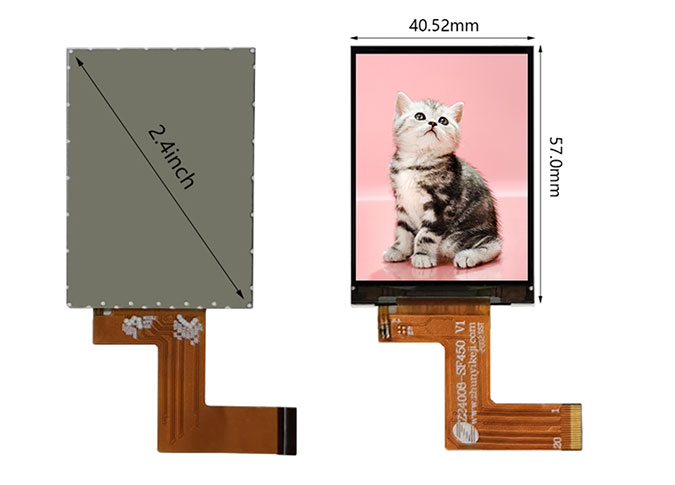

Dimensão do contorno LCM | 40,52 (W) * 57,00 (H) * 2,19 (T) | Mm |
Dimensão do contorno do LCD | 39,72 (W) * 55,96 (H) * 0,8 (T) | Mm |
Área ativa | 36,72*48,96 | Mm |
Passo do pixel | 0,051*0,153 | Mm |
Modo de exibição | Normal Preto | |
Arranjo de Pixel | R.G.B Listra | |
Direção de visualização | TODOS | |
Configuração de cor | RGB | |
Transmitância LCD | Tipo: 4,65%; Min: 4,0% | |
Relação de contraste LCD | Tipo: 1500; Min: 1000 | |
Versão FPC | Z24008-SF450 V1 | |
Interface | MIPI | |
Temperatura de funcionamento | -20 °C ~ 70 °C | |
Temperatura de armazenamento | -30 °C ~ 80 | |
Arranjo de luz de fundo | LED / 4 Paralelo | |
Luminância | - | |
Peso | - |
PIN NÃO. | PIN DEF. | FUNÇÃO DEF. |
1 | GND | Chão |
2 | NC | NC |
3 | RES | Pino de reset (1.8V) |
4 | ID | ID |
5 | TE | Efeito de rasgo do pino |
6 | GND | Chão |
7 | NC | NC |
8 | IOVCC (1.8) | FONTE DE ALIMENTAÇÃO I/O (1.8V) |
9 | VCC (2.8) | FONTE DE ALIMENTAÇÃO (2.8V) |
10 | GND | Chão |
11 | NC | NC |
12 | GND | Chão |
13 | CLKP | Pino de entrada de sinal diferencial RELÓGIO MIPI-DSI |
14 | CLKN | Pino de entrada de sinal diferencial RELÓGIO MIPI-DSI |
15 | GND | Chão |
16 | D0P | Pinos de entrada de sinal diferencial de dados MIPI-DSI. (Faixa de dados 0) |
17 | D0N | Pinos de entrada de sinal diferencial de dados MIPI-DSI. (Faixa de dados 0) |
18 | GND | Chão |
19 | LED-A | FONTE DE ENERGIA + PARA LUZ |
20 | LED-K | FONTE DE ENERGIA-PARA BACKLIGHT CATHODE |
