Tamanho: 2.4 polegadas
Resolução: 240*320
Interface: MIPI
Ângulo de visão: IPS
Brilho: 300 cd/m²
Painel de toque: Suporte CTP/RTP
Tipo de Fornecimento: Fábrica/Fabricante
Certificação: ISO9001, IATF16949, ROHS, REACH

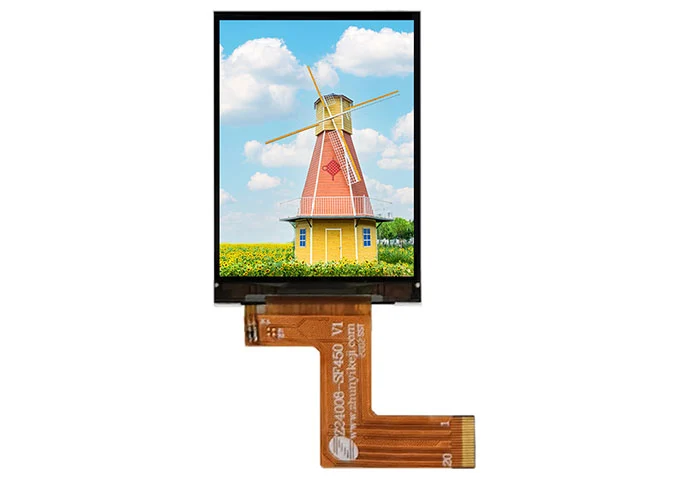

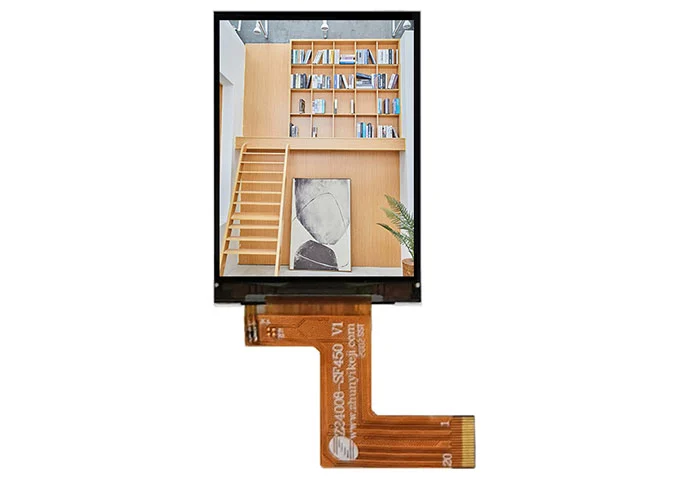

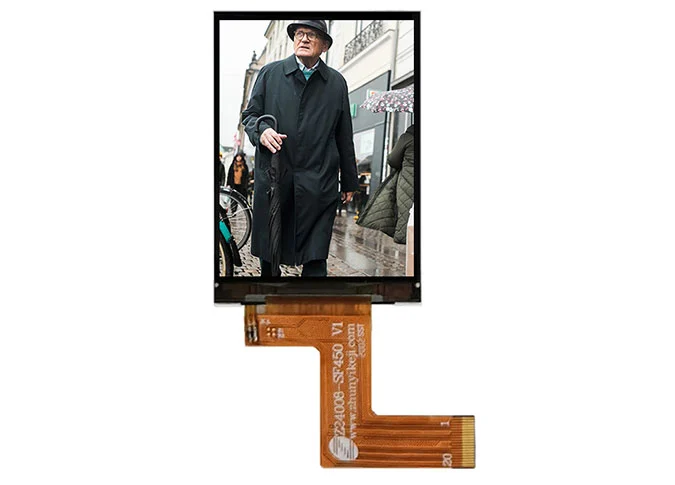

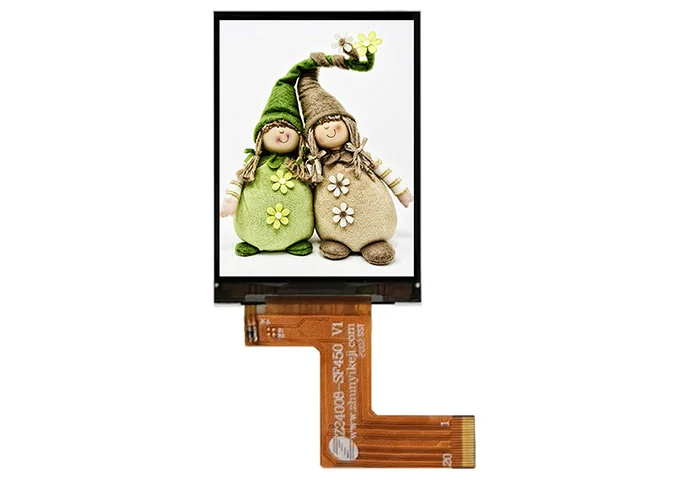

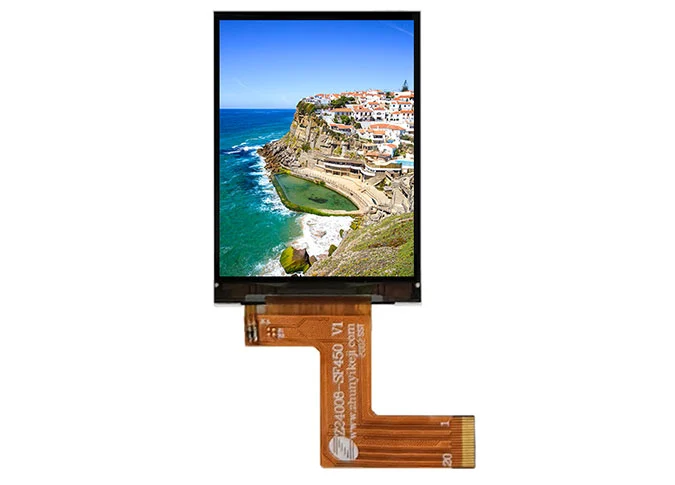

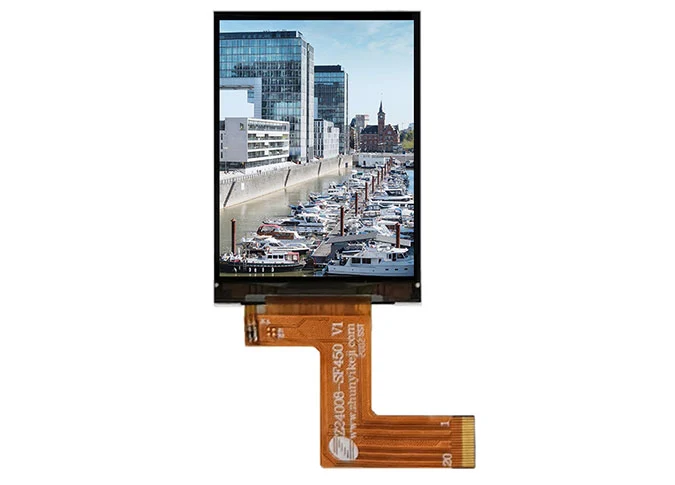

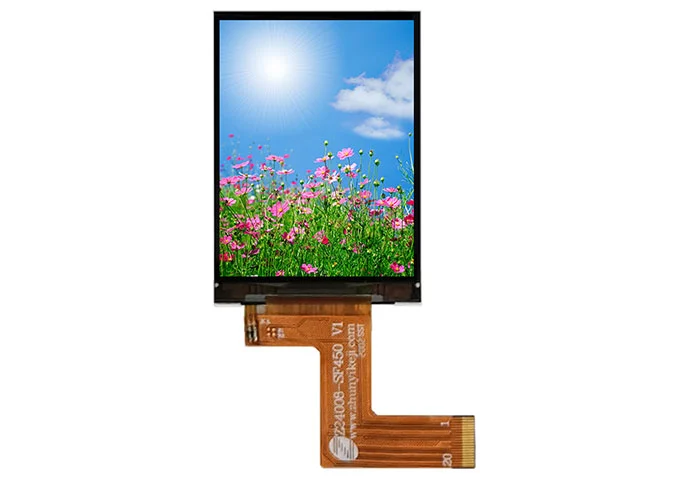

Z24006 é um transistor de filme fino de matriz de cor ativa (TFT) display de cristal líquido (LCD) com resolução de 240*320. A técnica IPS (In-plane Switching) faz com que este módulo LCD de 2,4 "tenha um ângulo de visão mais amplo. EsteDisplay LCD portátilÉ driver integrado ST7789V IC. Este módulo a-Si TFT LCD vem com interface MIPI, brilho de 300 cd/m².
Se você tem requisitos especiais, como interface de unidade IC, FPC, painel de toque, luz de fundo etc, como um profissionalFabricante de display LCD personalizado, Nós também podemos personalizar para você.
Como líderChina módulo LCD fabricante, Nossa fábrica realiza o sistema padrão de qualidade ISO 9001: 2015 e IATF16949: 2016 estritamente, todo o display LCD passou ROHS, certificação REACH.
A tela LCD de 2,4 polegadas é oxímetro médico, instrumento cosmético, aparelho doméstico, tradutor, leitor de música, casa inteligente, indústria etc.

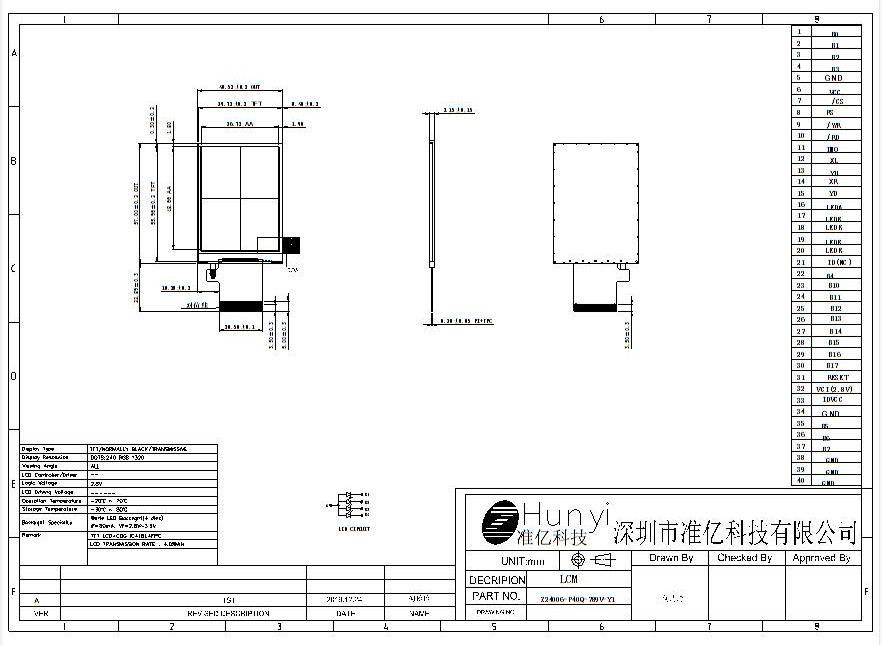

Item | Main Display | Unit |
Number of Pixels | 240 * RGB * 320 | Pixel |

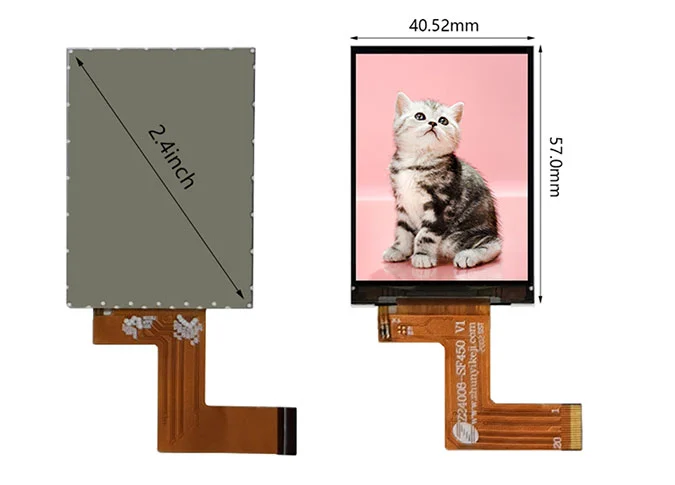

LCM Outline imension | 40.52 (W) * 57.00 (H) * 2.15 (T) | mm |
LCD Outline imension | 39.72 (W) * 55.96 (H) * 0.8 (T) | mm |
Active Atea | 36.72 * 48.96 | mm |
Pixel Pitch | 0.051 * 0.153 | mm |
Display Mode | Normal Black | |
Pixel Arrangment | R.G.B Stripe | |
Viewing Direction | Free | |
LCD Mode | a-Si TFT | |
Color Configuration | RGB | |
FPC Version | Z24002-P40Q V1 | |
IC Driver IC | -- | |
Interface | MCU | |
Operating Temperature | -20℃ ~ 70℃ | |
Storage Temperature | -30℃ ~ 80℃ | |
Backlight arrangement | LED / 4 Parallel | |
Luminance | - | |
Weight |
PIN NO. | PIN DEF. | FUNCTION DEC. |
1 | B0 | MCU parallel interface data bus. |
2 | B1 | MCU parallel interface data bus. |
3 | B2 | MCU parallel interface data bus. |
4 | B3 | MCU parallel interface data bus. |
5 | GND | Ground |
6 | VCI | POWER SUPPLY (2.8V） |
7 | CS | Chip selection signal. |
8 | RS | Ground |
9 | WR | Write strobe signal. |
10 | RD | Read strobe signal. |
11 | IM0 | 8/16bit mode selection. |
12 | XL | No Connection. |
13 | YU | No Connection. |
14 | XR | No Connection. |
15 | YD | No Connection. |
16 | LED-A | POWER SUPPLY+ FOR BACKLIGHT ANODE |
17 | LED-K | POWER SUPPLY- FOR BACKLIGHT CATHODE |
18 | LED-K | POWER SUPPLY- FOR BACKLIGHT CATHODE |
19 | LED-K | POWER SUPPLY- FOR BACKLIGHT CATHODE |
20 | LED-K | POWER SUPPLY- FOR BACKLIGHT CATHODE |
21 | ID | No Connection. |
22 | B4 | MCU parallel interface data bus. |
23 | B10 | MCU parallel interface data bus. |
24 | B11 | MCU parallel interface data bus. |
25 | B12 | MCU parallel interface data bus. |
26 | B13 | MCU parallel interface data bus. |
27 | B14 | MCU parallel interface data bus. |
28 | B15 | MCU parallel interface data bus. |
29 | B16 | MCU parallel interface data bus. |
30 | B17 | MCU parallel interface data bus. |
31 | RESET | Reset Signal pin |
32 | VCI | POWER SUPPLY (2.8V） |
33 | IOVCC | I/O POWER SUPPLY (1.8V） |
34 | GND | Ground |
35 | B5 | MCU parallel interface data bus. |
36 | B6 | MCU parallel interface data bus. |
37 | B7 | MCU parallel interface data bus. |
38-40 | GND | Ground |
