Tamanho: 2,1 polegadas
Resolução: 480*480
Interface LCD: MIPI
Interface de toque: I2C
Painel de toque: Capacitivo
Motorista IC: ST7701S
Ângulo de visão: IPS
Tipo de Fornecimento: Fábrica/Fabricante
Certificação: ISO9001, IATF16949, ROHS, REACH

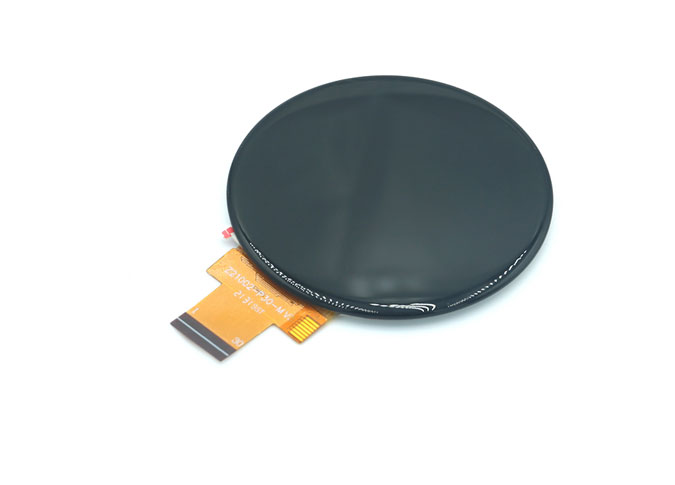

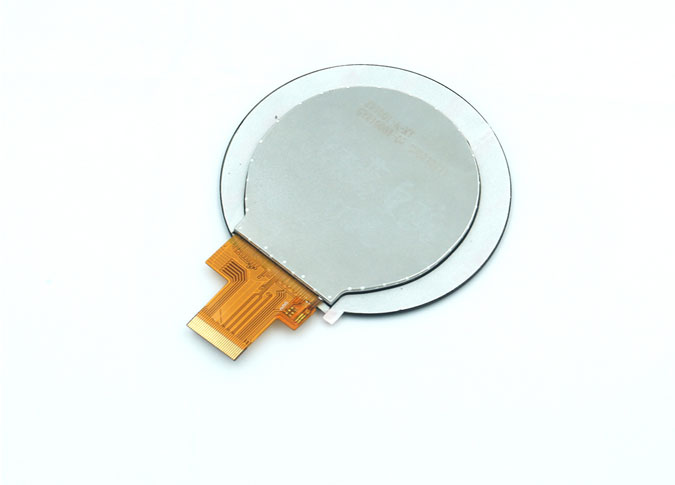

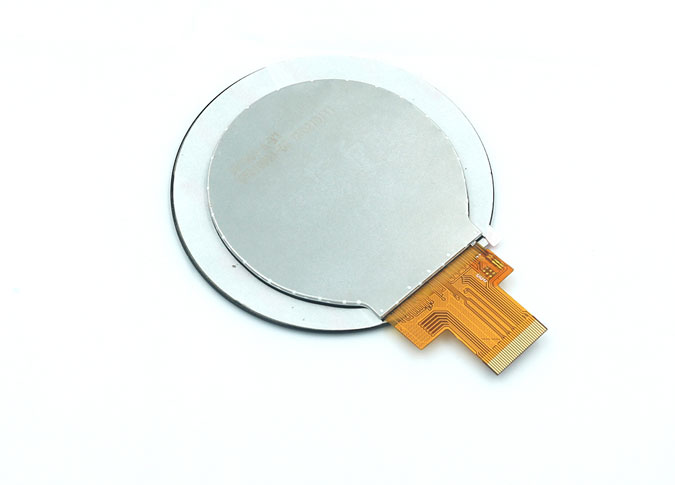

Z21002-ZC é um visor de cristal líquido (LCD) de transistor de película fina de matriz ativa colorida (TFT) com painel de toque capacitivo, QVGA 480*480. Este toqueVisor LCD TFT redondoÉ driver de LCD integrado ST7701S IC. Este módulo de toque a-Si TFT LCD vem com interface MIPI e I2C. G G estrutura.
Se você tem requisitos especiais, como unidade IC, interface, FPC, painel de toque, luz de fundo, brilho, cor, etc, como um dosFábricas de módulo de exibição TFT LCD, Nós também podemos personalizar para você.
Como umChina fábrica de tela LCD, Nossa fábrica realiza o sistema padrão de qualidade ISO 9001: 2015 e IATF16949: 2016 estritamente, todo o display LCD passou ROHS, certificação REACH.
Esta tela de toque LCD redonda de 2,1 polegadas é amplamente utilizada em relógio inteligente, relógio, navegação de bicicleta elétrica, painel do veículo, eletrodomésticos inteligentes, dispositivo portátil, indústria, publicidade, robô, varredor, escala, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 2.1 | inch |
2 | Display Resolution | 480 (H) × RGB × 480 (V) | pixels |
3 | Pixel Pitch | 111 (H) × 111 (V) | um |

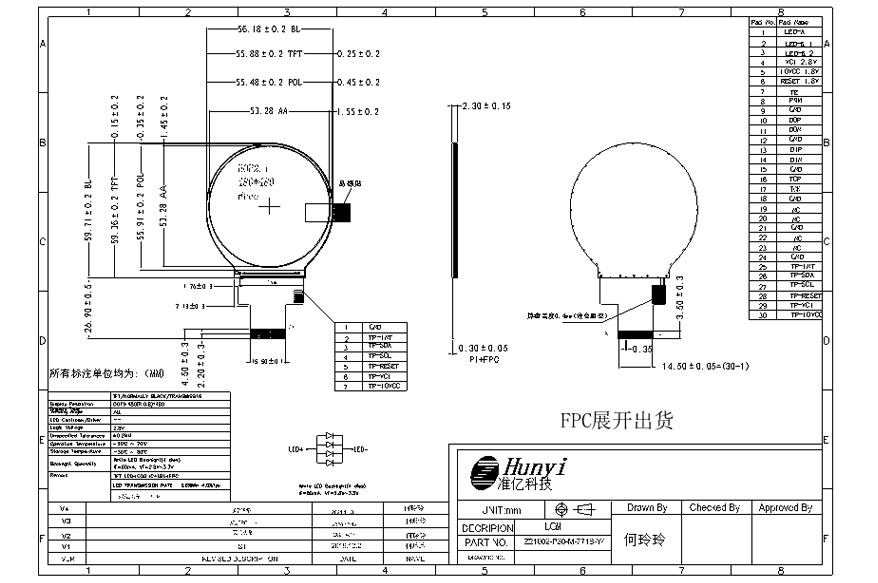

4 | LCM Outline Dimension (Without FPC） | 56.18 (W) × 59.71 (H) × 2.3 (T) | mm |
5 | LCD Outline Dimension | 55.88 (W) × 59.36 (H) × 0.8 (T) | mm |
6 | LCD Active Area | 53.28 (W) × 53.28 (H） | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | ST7701S-G5 | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 4.0% Min: 3.6% | - |
13 | LCD Contrast Ratio | Typ.: 1000 Min: 800 | - |
14 | FPC Version | Z21002-P30-M V4 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/1 Series 4 Parallel (4 lights in total) | - |
19 | Luminance | 380 | nit |
20 | Weight | 0.012 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | LEDA | POWER SUPPLY+ FOR BACKLIGHT ANODE |
2-3 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
4 | VCI | POWER SUPPLY (2.8V） |
5 | IOVCC | I/O POWER SUPPLY (1.8V） |
6 | RESET | LCM RESET PIN (1.8V) |
7 | TE | LCM Tearing Effect PIN |
8 | PWM | LCM PWM PIN |
9 | GND | Ground |
10 | D0P | Positive MIPI differential data input |
11 | D0N | Negative MIPI differential data input |
12 | GND | Ground |
13 | D1P | Positive MIPI differential data input |
14 | D1N | Negative MIPI differential data input |
15 | GND | Ground |
16 | TCP | Positive MIPI differential CLOCK input |
17 | TCN | Negative MIPI differential CLOCK input |
18 | GND | Ground |
19-20 | NC | No Connection |
21 | GND | Ground |
22-23 | NC | No Connection |
24 | GND | Ground |
25 | TP_INT | TP Interrupt PIN |
26 | TP_SDA | TP I2C data (SDA) data input (MOSI) |
27 | TP_SCL | TP I2C clock (SCL) clock (SCLK) |
28 | TP_RESET | TP RESET PIN |
29 | TP_VCI | TP POWER SUPPLY |
30 | TP_IOVCC | TP I/O POWER SUPPLY |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
