Tamanho: 2,1 polegadas
Resolução: 480*480
Interface: SPI RGB
Motorista IC: ST7701S
Ângulo de visão: IPS
Brilho: 350 cd/m²
Painel de toque: Suporte CTP/RTP
Tipo de Fornecimento: Fábrica/Fabricante
Certificação: ISO9001, IATF16949, ROHS, REACH

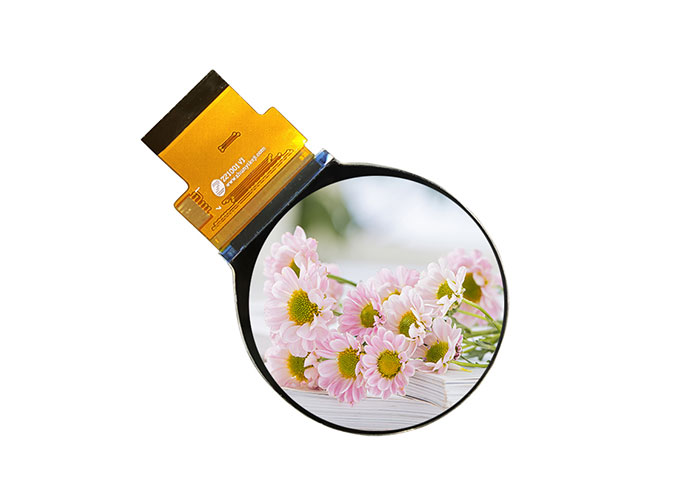

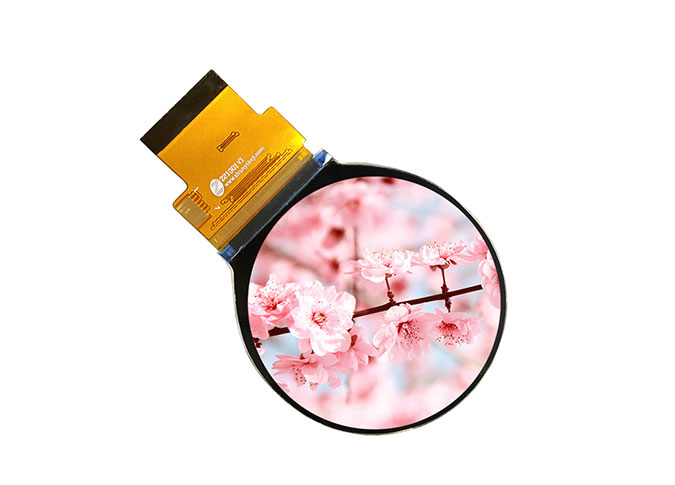

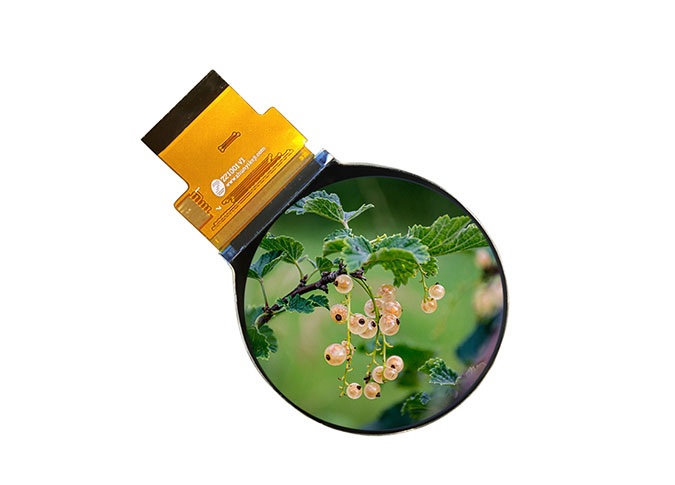

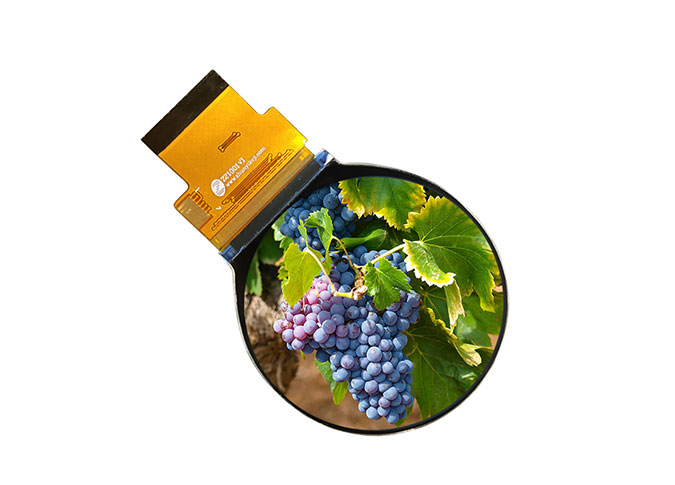

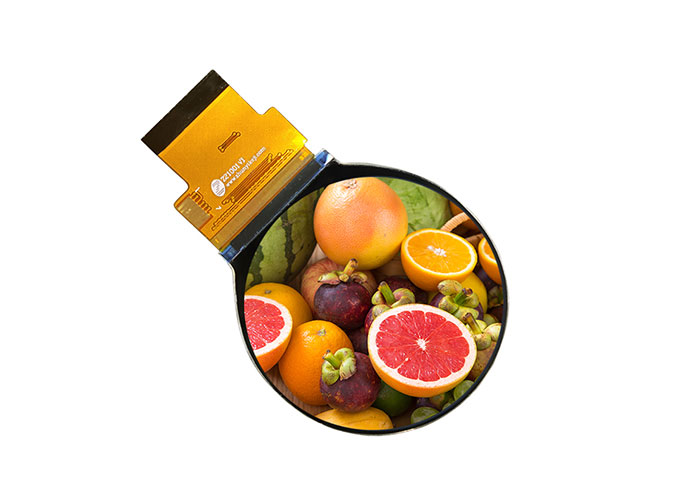

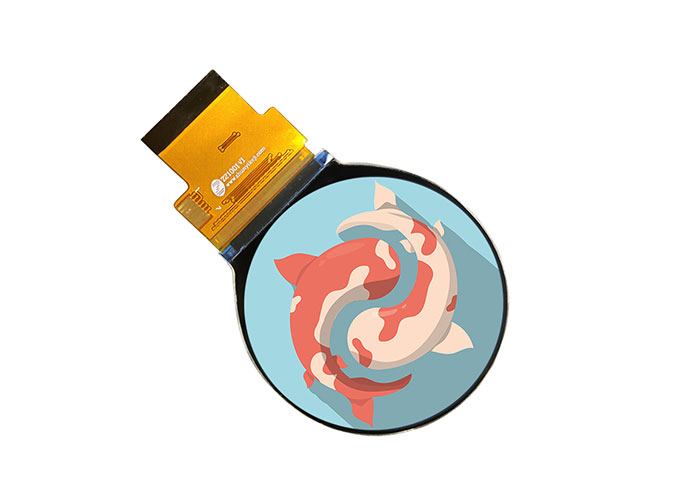

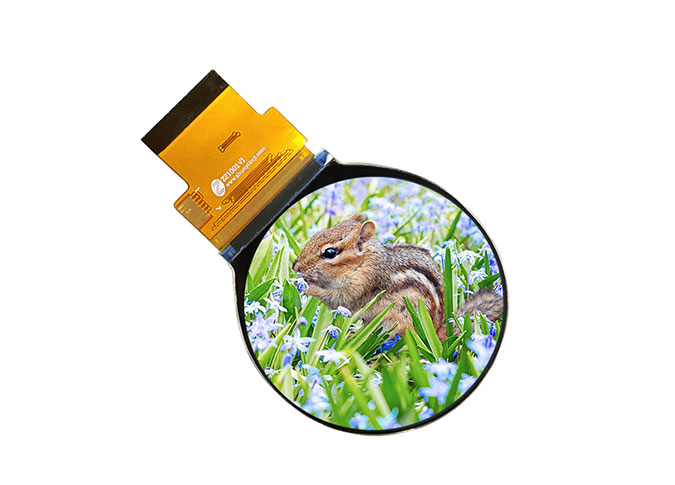

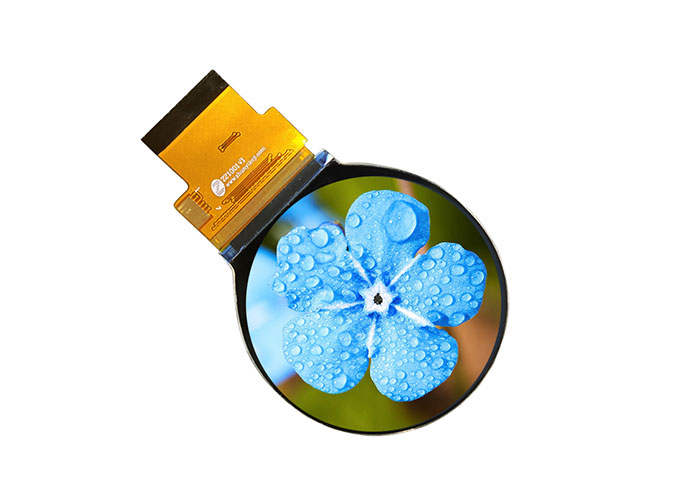

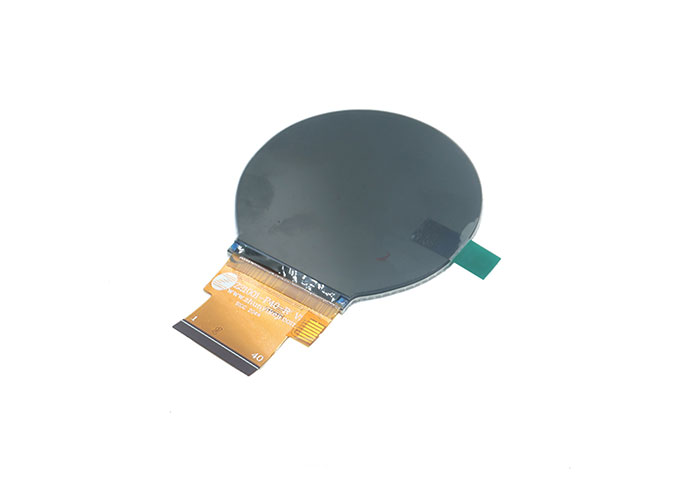

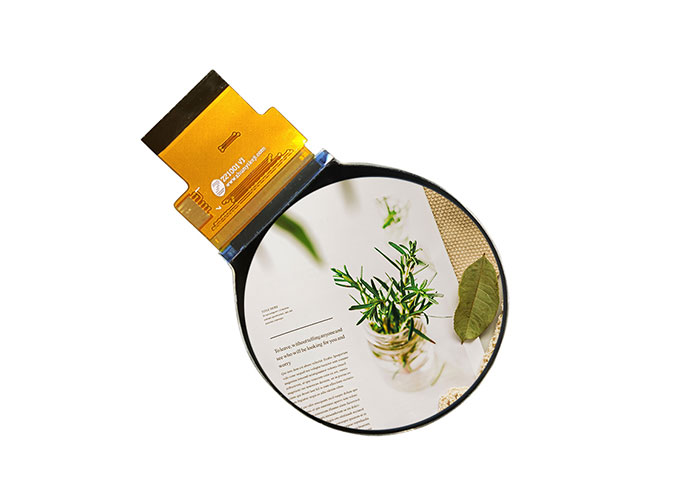

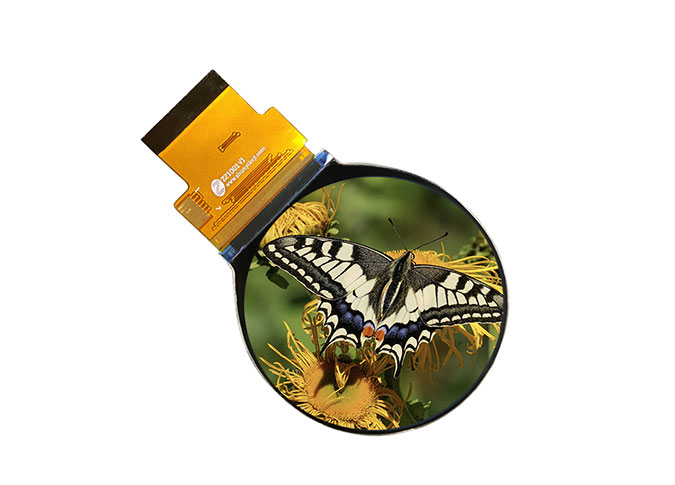

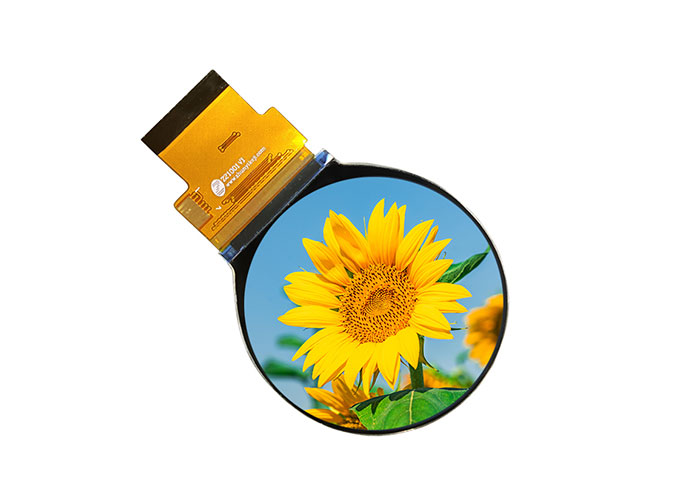

Z21001 é um transistor de filme fino de matriz de cor ativa (TFT) display de cristal líquido (LCD) com resolução de 480*480. A técnica IPS (In-plane Switching) faz com que este módulo LCD de 2,1 "tenha um ângulo de visão mais amplo. EsteExibição TFT redondaÉ driver integrado ST7701S IC. Este módulo a-Si TFT LCD vem com interface SPI RGB, brilho de 350 cd/m².
Se você tem requisitos especiais, como interface de unidade IC, FPC, painel de toque, luz de fundo, etc, oFabricante redondo do módulo LCDTambém pode personalizar para você.
NossoFábrica de painel LCD redondoRealizar o sistema padrão de qualidade ISO 9001: 2015 e IATF16949: 2016 estritamente, todo o display LCD passou ROHS, Certificação REACH.
A rodada de 2,1 polegadasMódulo de exibição LCD atacadoÉ relógio inteligente, oxímetro médico, instrumento cosmético, aparelho doméstico, tradutor, leitor de música, casa inteligente, indústria etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 2.1 | inch |
2 | Display Resolution | 480 (H) × RGB × 480 (V） | pixels |
3 | Pixel Pitch | 111 (H) × 111 (V） | um |
4 | LCM Outline Dimension (Without FPC） | 56.18 (W) × 59.71 (H) × 2.3 (T) | mm |
5 | LCD Outline Dimension | 55.88 (W) × 59.36 (H) × 0.8 (T) | mm |
6 | LCD Active Area | 53.28 (W) × 53.28 (H） | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | ST7701S-G5 | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 4.0% Min: 3.6% | - |
13 | LCD Contrast Ratio | Typ.: 100 Min: 800 | - |
14 | FPC Version | Z21001-P40-R V2 | - |
15 | Interface | RGB+SPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/1 Series 4 Parallel (4 lights in total) | - |
19 | Luminance | 330 | nit |
20 | Weight | 0.012 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
2-3 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
4 | GND | Ground |
5 | VCI | POWER SUPPLY |
6 | RESET | LCM RESET PIN |
7-8 | NC | No Connection |
9 | SDA | LCM SPI data (SDA) data input (MOSI) |
10 | SCK | LCM SPI clock (SCL) clock (SCLK) |
11 | CS | Chip Select PIN |
12 | PCLK | Pixel clock signal in RGB I/F |
13 | DE | Data enable signal in RGB I/F DE mode. |
14 | VSYNC | Vertical sync. Signal in RGB I/F. |
15 | HSYNC | Horizontal sync. Signal in RGB I/F. |
16-21 | B0-B5 | DATA BUS |
22-27 | G0-G5 | DATA BUS |
28-33 | R0-R5 | DATA BUS |
34 | GND | Ground |
35 | TP_INT | TP Interrupt PIN |
36 | TP_SDA | TP I2C data (SDA) data input (MOSI) |
37 | TP_SCL | TP I2C clock (SCL) clock (SCLK) |
38 | TP_RESET | TP RESET PIN |
39 | TP_VCI | TP POWER SUPPLY |
40 | GND | Ground |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
