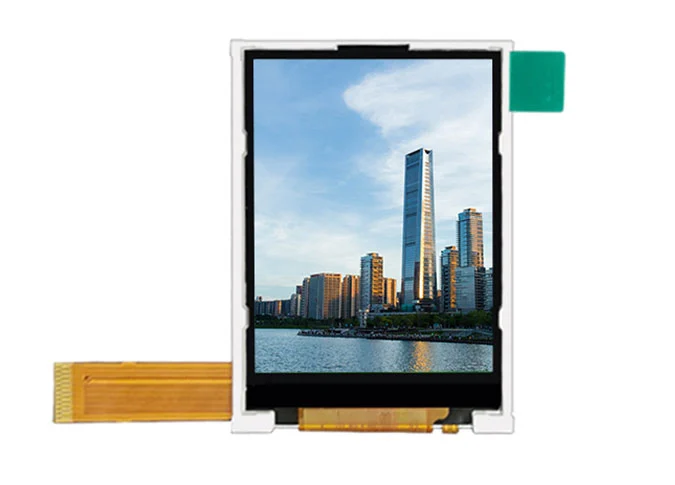

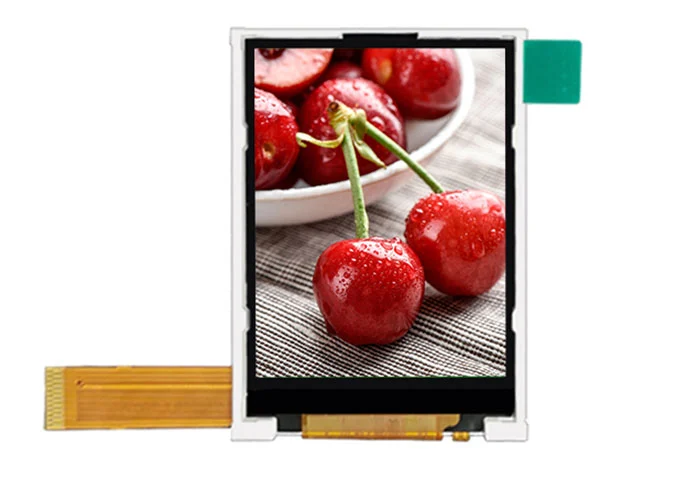

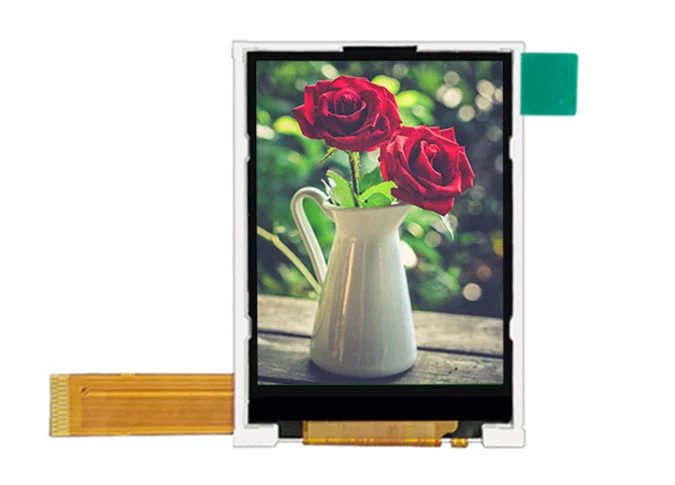

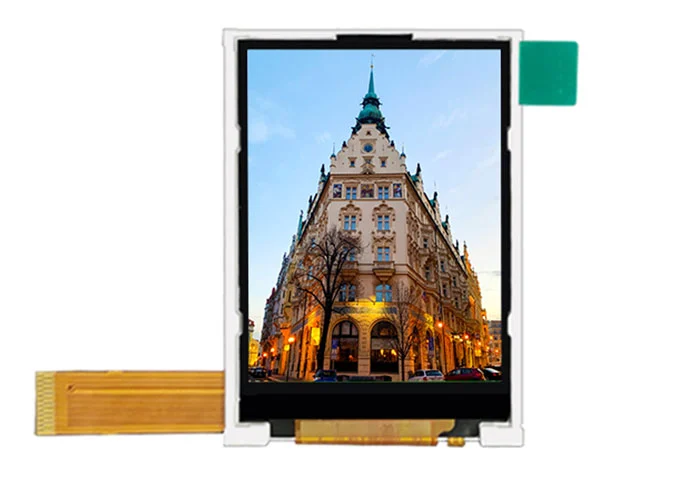

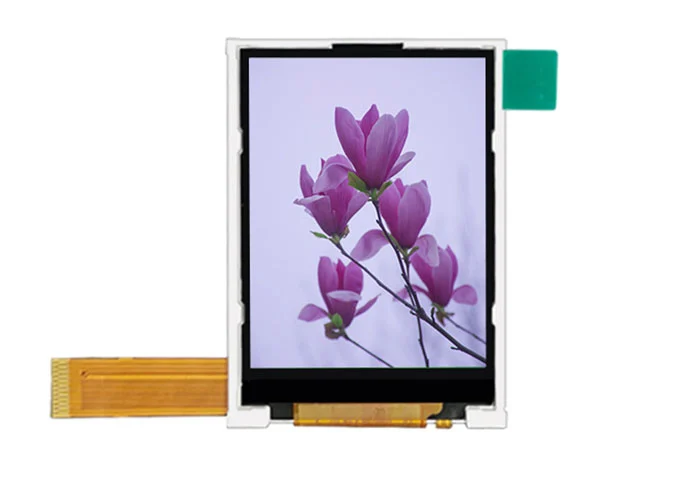

Z20001 240*320 Módulo de exibição LCD de 2 polegadas MCU/SPI Interface 25PIN

1

Tamanho de exibição (diagonal)

2.0

Polegada

2

Resolução de exibição

240 (H) × RGB × 320 (V)

Pixels

3

Passo do pixel

42,5 (H) × 127,5 (V)

Um

4

Dimensão do contorno LCM

(Sem FPC)

37,68 (W) × 51,32 (H) × 2,3 (T)

Mm

5

Dimensão do contorno do LCD

33,6 (W) × 43,6 (H) × 0,8 (T)

Mm

6

Área ativa do LCD

30,6 (W) × 40,8 (H)

Mm

7

Direção de visão (inversão cinza)

VISÃO COMPLETA

-

8

Motorista IC

ST7789V2-G4-A

-

9

Arranjo de Pixel

RGB-Listra

-

10

Modo de exibição

Normal Preto

-

11

Elemento de condução de pixel

A-Si TFT

-

12

Transmitância LCD

Typ. : 4,5% Min: 3,8%

-

13

Relação de contraste LCD

Typ. : 800 Min: 640

-

14

Versão FPC

Z20001-FLP V1

-

15

Interface

8-bit MCU/SPI

-

16

Temperatura de funcionamento

-20 °C ~ 70 °C

-

17

Temperatura de armazenamento

-30 °C ~ 80 °C

-

18

Arranjo de luz de fundo

LED/1 Série 3 Paralela (3 luzes no total)

-

19

Luminância

TBD

Nit

20

Peso

TBD

Kg

1

GND

Chão

2

VDD

FONTE DE ALIMENTAÇÃO (2.8V)

3

IOVDD

FONTE DE ALIMENTAÇÃO (1.8V)

4

LEDA

FORNECIMENTO DE ENERGIA-PARA ANODE DE BACKLIGHT

5-7

LEDK

FONTE DE ENERGIA-PARA BACKLIGHT CATHODE

8

TE

Efeito de rasgo PIN

9

GND

Chão

10

RDX

Leia habilitar na interface paralela 8080 MCU

11

WRX

Gravar habilitar na interface paralela 8080 MCU

12

DCK

Exibir dados/pino de seleção de comando na interface paralela

13

CSX

Pino de seleção de chip

14

SDA

Entrada de dados SPI (SDA) (MOSI)

15-22

D7-D0

ÔNIBUS DE DADOS

23

RES

PIN DE RESET DE LCM

24

IM1

PIN LCM IM1

25

IM2

PIN LCM IM2

A tensão RES deve ser consistente com a tensão IOVDD, ou provavelmente há falha na tela preta quando ligado.
