Z18001 Interface de 8 bits do painel de exibição LCD 128*160 1,8 polegadas MCU

  • Tamanho: 1,77 polegadas

  • Resolução: 128*160

  • Interface: MCU 8-bit

  • Ângulo de visão: IPS

  • Brilho: 350 cd/m²

  • Painel de toque: Suporte CTP/RTP

  • Tipo de Fornecimento: Fábrica/Fabricante

  • Certificação: ISO9001, IATF16949, ROHS, REACH

Solicite uma cotação

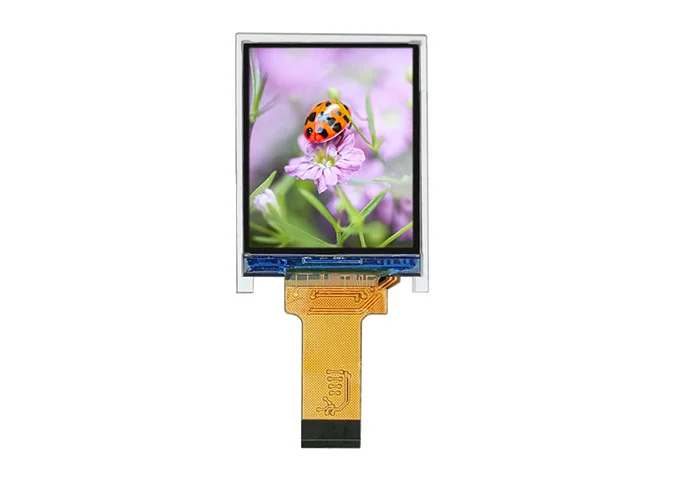

1.8 inch tft display
1.8 inch tft display

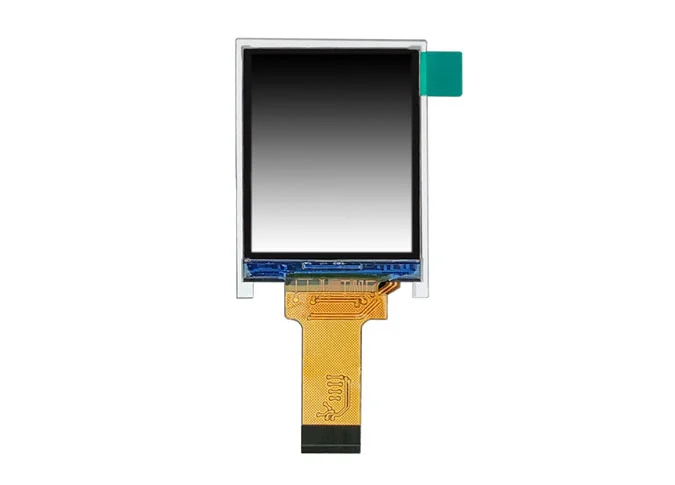

1.8 tft lcd
1.8 tft lcd display

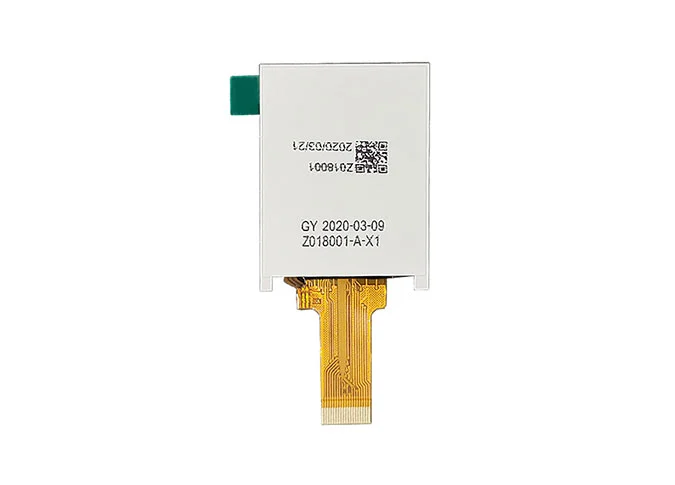

lcd 128x160
1.77 inch lcd display

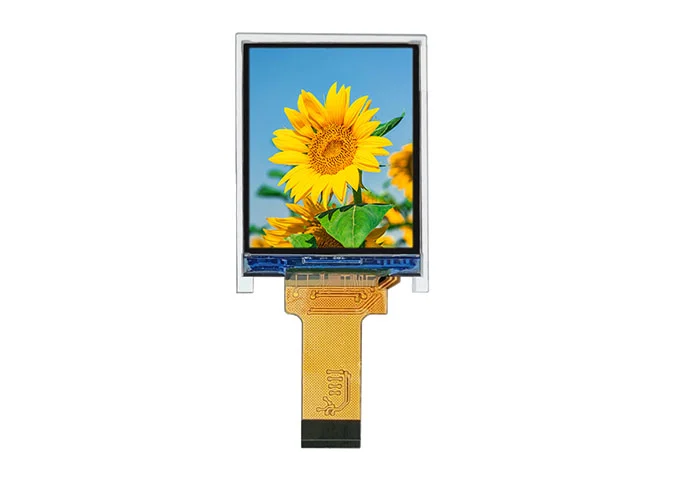

st7735s display

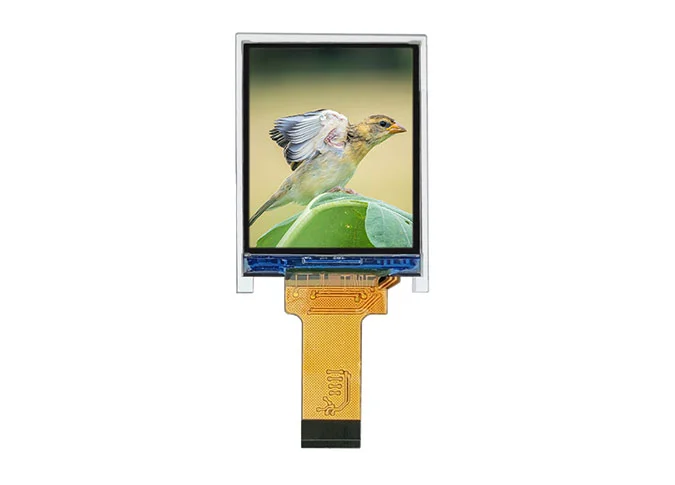

display st7735

Visão geral do painel de exibição LCD Z18001 1,8 polegadas 128*160 Interface MCU de 8 bits

1

Z18001 é um transistor de filme fino de matriz de cor ativa (TFT) display de cristal líquido (LCD) com resolução de 128*160. A técnica IPS (In-plane Switching) faz com que este módulo LCD de 1,77 "tenha um ângulo de visão mais amplo. EsteMódulo de exibição LCD atacadoÉ driver integrado GC9106 IC. Este módulo a-Si TFT LCD vem com interface MCU de 8 bits, brilho de 350 cd/m².

2

Se você tem requisitos especiais, como interface de unidade IC, FPC, painel de toque, luz de fundo, etc, como um profissionalFabricante de display LCD personalizado, Nós também podemos personalizar para você.

3

Como líderChina módulo LCD fabricante, Nossa fábrica realiza o sistema padrão de qualidade ISO 9001: 2015 e IATF16949: 2016 estritamente, todo o display LCD passou ROHS, certificação REACH.

4

A tela LCD de 1,77 polegadas é relógio inteligente, oxímetro médico, instrumento cosmético, aparelho doméstico, tradutor, leitor de música, casa inteligente, indústria, etc.

Especificações do painel de exibição LCD Z18001 1,8 polegadas 128*160 Interface MCU de 8 bits


ItemExibição principalUnidade
Número de pixels128 * RGB * 160Pixel
Dimensão do contorno LCM34,00 (W) * 45,80 (H) * 2,45 (T)Mm
Dimensão do contorno do LCD31,83 (W) * 41,42 (H) * 1.0 (T)Mm
Área ativa28.03*35.04Mm
Passo do pixel0,073*0,219Mm
Modo de exibiçãoBranco Normal
Arranjo de PixelFaixa vertical RGB
Direção de visualização12 horas
Configuração de corRGB
Transmitância LCDTipo: 6,9%; Min: 6,21%
Relação de contraste LCDTipo: 300; Min: 200
Versão FPCZ018001-EWQ001 V3
InterfaceInterface de barramento de 8 bits MCU
Temperatura de funcionamento-30 °C ~ 80
Temperatura de armazenamento-40 °C ~ 85 °C
Arranjo de luz de fundoLED / 3 Paralelo
Luminância-
Peso-


Definição de interface Descrição do painel de exibição LCD Z18001 1,8 polegadas 128*160 Interface MCU de 8 bits


PIN NÃO.PIN DEF.FUNÇÃO DEZ.
1LED-KFONTE DE ENERGIA-PARA BACKLIGHT CATHODE
2LED-AFORNECIMENTO DE ENERGIA + PARA ANODE DE MOCHILA
3GNDChão
4VCIFONTE DE ALIMENTAÇÃO (2.8V)
5IOVCCFONTE DE ALIMENTAÇÃO I/O (1.8V)
6TEEste pino é FMARK, se não usar, deixe-o aberto
7CSSinal de seleção de chip.
8RESETPino de sinal de reset (1.8V)
9RSChão
10WREscreva sinal estroboscópico.
11RDLeia o sinal estroboscópico.
12B7Barramento de dados de interface paralela MCU.
13B6Barramento de dados de interface paralela MCU.
14B5Barramento de dados de interface paralela MCU.
15B4Barramento de dados de interface paralela MCU.
16B3Barramento de dados de interface paralela MCU.
17B2Barramento de dados de interface paralela MCU.
18B1Barramento de dados de interface paralela MCU.
19B0Barramento de dados de interface paralela MCU.
20GNDChão
