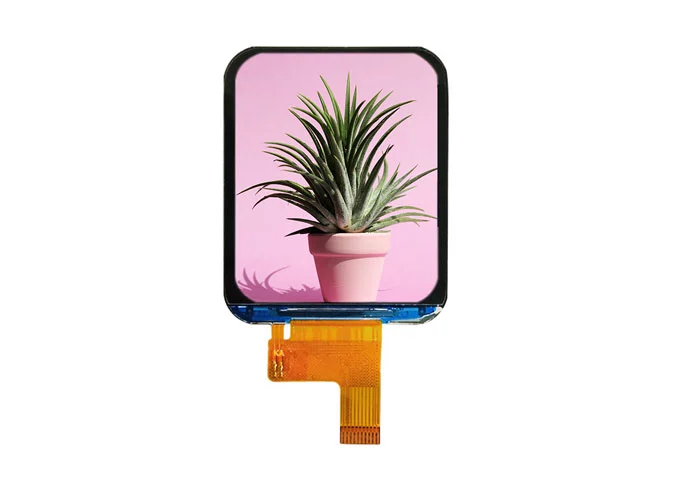

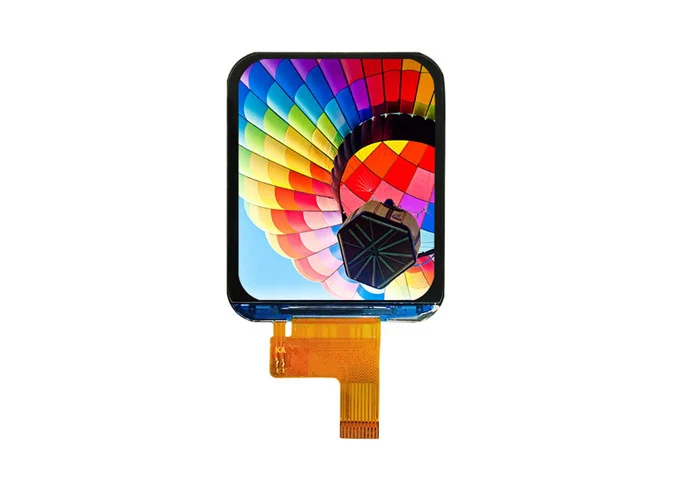

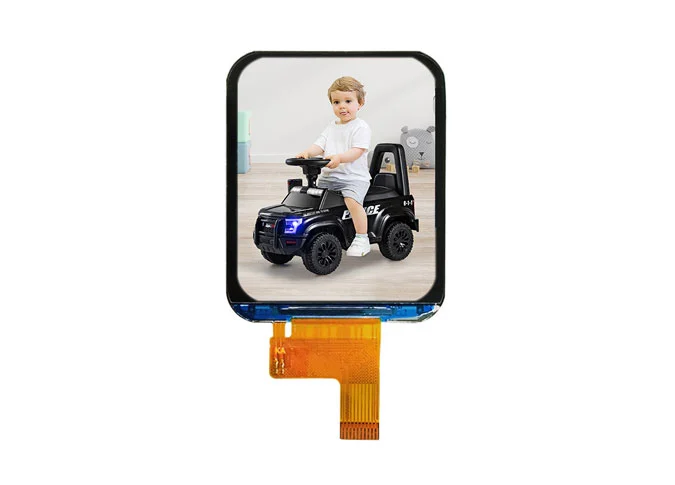

Z169001 Venda quente 1,69 polegadas 240*280 LCD Display SPI Interface

1

Tamanho de exibição (diagonal)

1.69

Polegada

2

Resolução de exibição

240 (H) × RGB × 280 (V)

Pixels

3

Passo do pixel

116,55 (H) × 116,55 (V)

Um

4

Dimensão do contorno LCM

(Sem FPC)

30,07 (W) × 37,43 (H) × 1,6 (T)

Mm

5

Área ativa do LCD

27,97 (W) × 32,63 (H)

Mm

6

Direção de visão (inversão cinza)

VISÃO COMPLETA

-

7

Motorista IC

ST7789V3-G6

-

8

Arranjo de Pixel

RGB-Listra

-

9

Modo de exibição

Normal Preto

-

10

Elemento de condução de pixel

A-Si TFT

-

11

Transmitância LCD

Typ. : 5,0% Min: 5,0%

-

12

Relação de contraste LCD

Typ. : 1000

-

13

Versão FPC

Z169001-P10 V1

-

14

Interface

SPI

-

15

Temperatura de funcionamento

-20 °C ~ 70 °C

-

16

Temperatura de armazenamento

-30 °C ~ 80 °C

-

17

Arranjo de luz de fundo

LED/1 Série 3 Paralela (3 luzes no total)

-

18

Luminância

Typ. : 450

Nit

19

Peso

TBD

Kg

1

LEDK

BL potência LED-.

2

GND

Chão

3

FMARK

Pino de saída efeito de rasgo. Sinal de saída baixa espera enviar dados de imagem.

4

SDA

Pino de entrada/saída de sinal serial.

5

RS

Selecione "Dados ou Comando" pin H data; comando L

6

SCL

Pino de entrada de sinal de relógio serial

7

CS

Chip habilitar selecione pin. L: habilitar chip

8

RESET

Sistema de reset selecione pino.

9

IOVCC

Fonte de alimentação: Âmbito de aplicação (1.65V ~ 3.3V)

10-11

VCI

Fonte de alimentação: Âmbito de aplicação (2.5V ~ 3.3V)

12-13

GND

Chão

14-15

LEDA

BL potência LED +.

RESET tensão deve ser consistente com a tensão IOVCC, ou provavelmente há falha de tela preta quando ligado.
