Tamanho: 1.3 polegadas
Resolução: 240*240
Interface LCD: SPI
Interface de toque: IIC
Painel de toque: Capacitivo
Motorista IC: ST7789V2
Controlador de toque: CST816D
Ângulo de visão: IPS
Tipo de Fornecimento: Fábrica/Fabricante
Certificação: ISO9001, IATF16949, ROHS, REACH

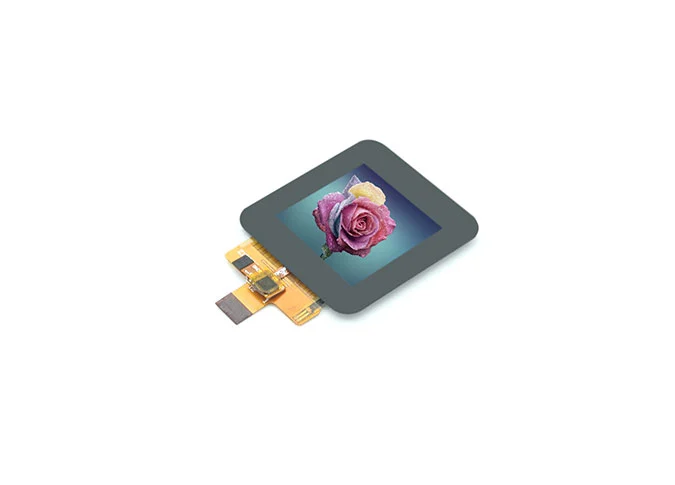

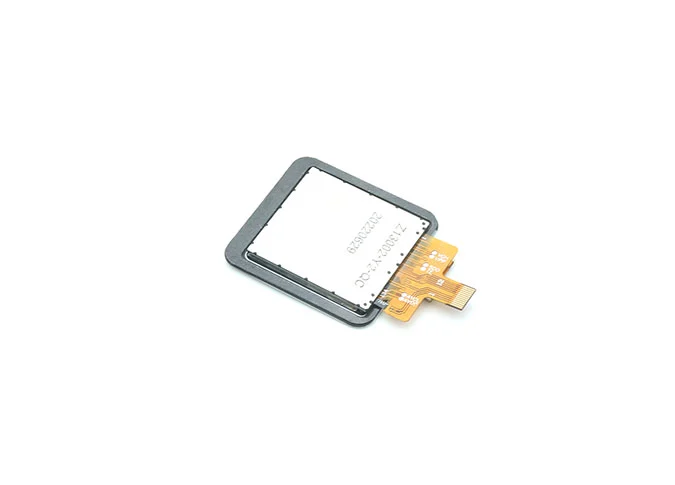

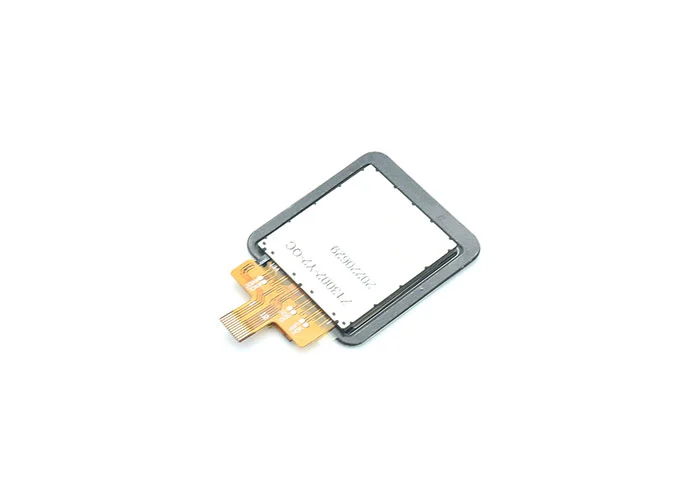

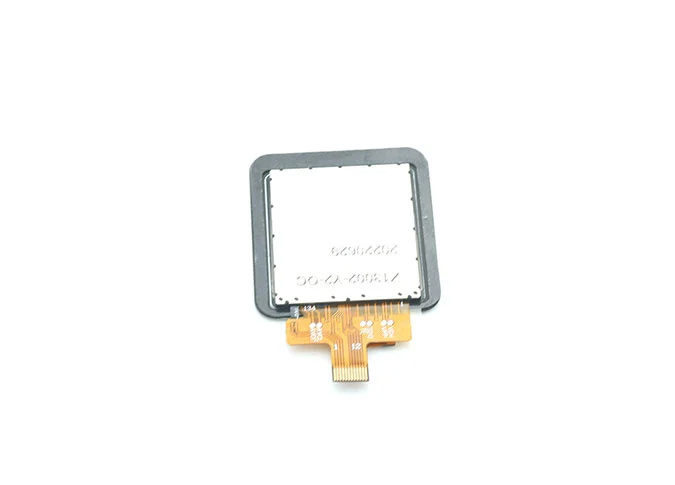

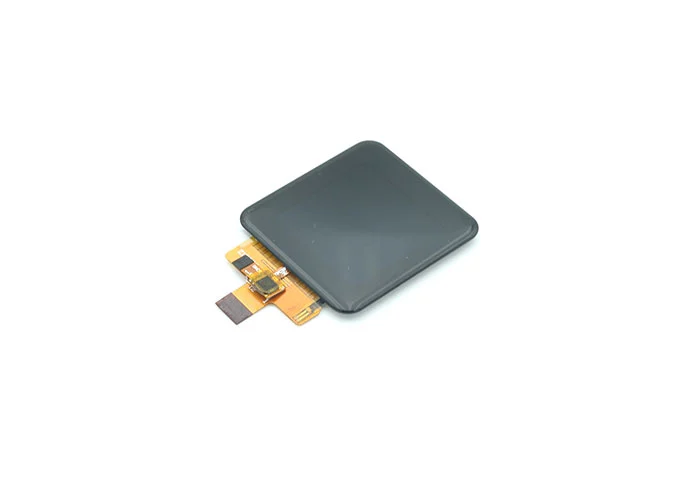

Z13002-ZC é uma tela de cristal líquido (LCD) de transistor de película fina de matriz ativa colorida (TFT) com capacitivoPainel LCD TFT quadrado, QVGA 240*240. Este display de toque TFT é integrado ST7789V2 driver LCD IC e controlador de toque CST816D. Este módulo de toque a-Si TFT LCD vem com interface SPI e I2C.
Se você tem requisitos especiais, como unidade IC, interface, FPC, painel de toque, luz de fundo, brilho, cor, etc, como umChina fabricante de LCD personalizado, Nós também podemos personalizar para você.
Como umChina display LCD fornecedor, Nossa fábrica realiza o sistema padrão de qualidade ISO 9001: 2015 e IATF16949: 2016 estritamente, todo o display LCD passou ROHS, certificação REACH.
Esta tela de toque LCD quadrada de 1,3 polegadas é amplamente utilizada em relógio inteligente, pulseira, oxímetro médico, instrumento cosmético, aparelho doméstico, tradutor, dispositivo de mensagem, temômetro infravermelho, casa inteligente, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 1.3 | inch |
2 | Display Resolution | 240 (H) × RGB × 240 (V） | pixels |
3 | Pixel Pitch | 97.5 (H) × 97.5 (V） | um |

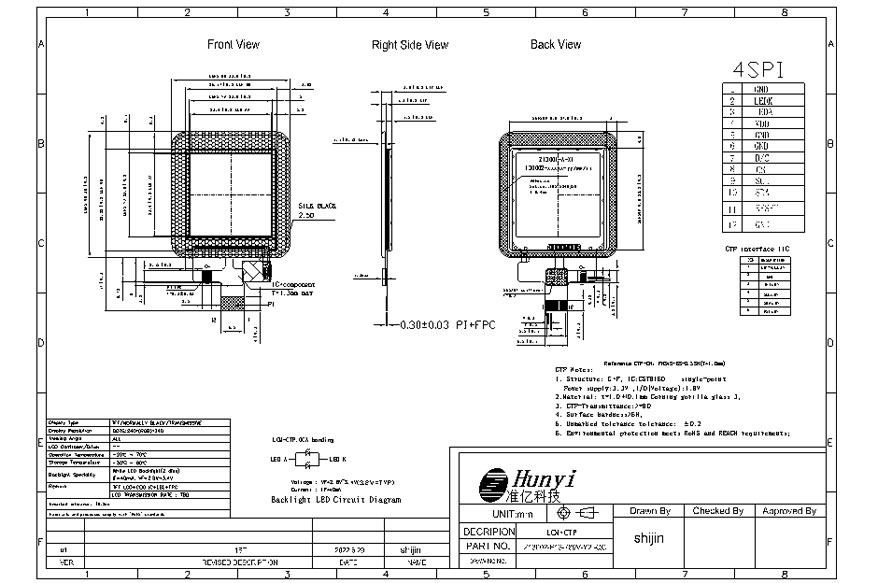

4 | LCM Outline Dimension (Without FPC） | 26.17 (W) × 29.22 (H) × 1.5 (T) | mm |
5 | LCD Outline Dimension | 25.8 (W) × 28.4 (H) × 0.4 (T) | mm |
6 | LCD Active Area | 23.4 (W) × 23.4 (H) | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | ST7789V2-G4-A | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 4.65% Min: 4.18% | - |
13 | LCD Contrast Ratio | Typ.: 800 Min: 640 | - |
14 | FPC Version | Z13002-P13 V1 | - |
15 | Interface | SPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/1 Series 2 Parallel (2 lights in total) | - |
19 | Luminance | TBD | nit |
20 | Weight | TBD | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | GND | Ground |
2 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
3 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
4 | VDD | POWER SUPPLY (2.8V/3.3V） |
5-6 | GND | Ground |
7 | D/C | LCM Display data/command selection pin in parallel interface |
8 | CS | LCM SPI Chip Select PIN |
9 | SCL | LCM SPI clock (SCL) clock (SCLK) |
10 | SDA | LCM SPI data (SDA) data input (MOSI) |
11 | RESET | LCM RESET PIN |
12 | GND | Ground |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
3.2 TLCM
