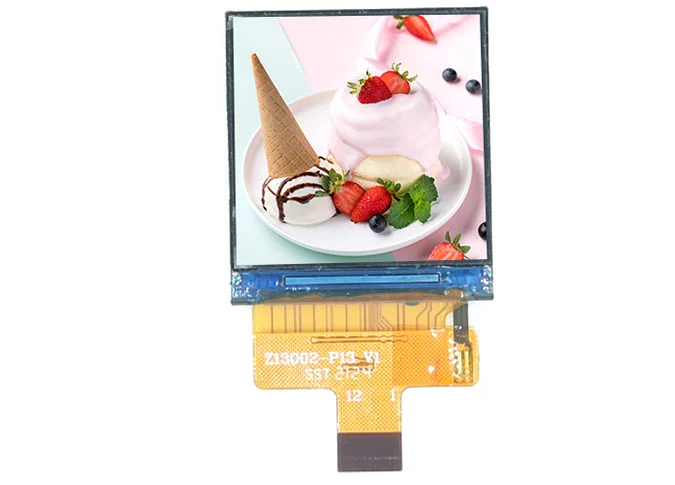

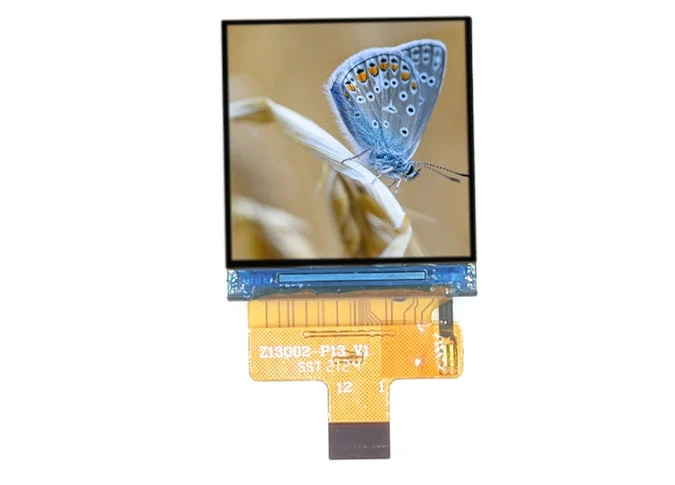

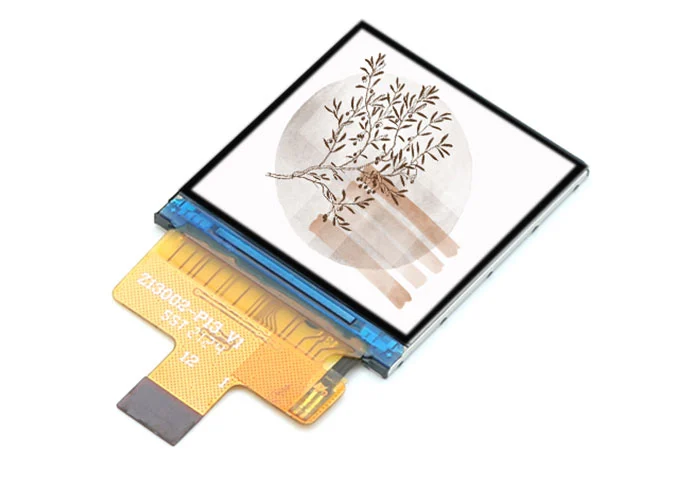

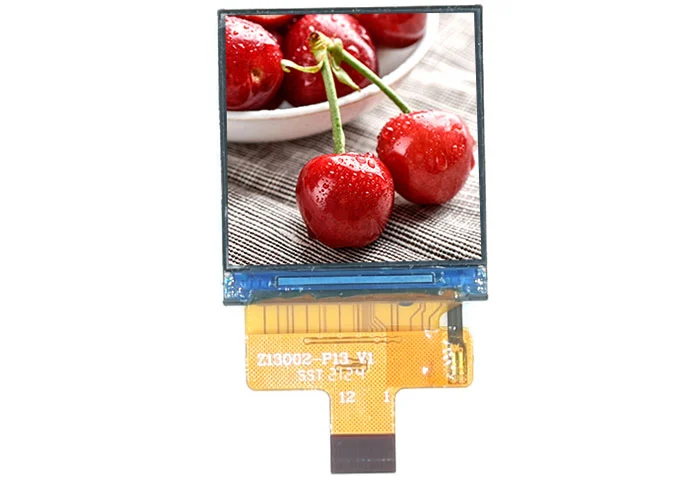

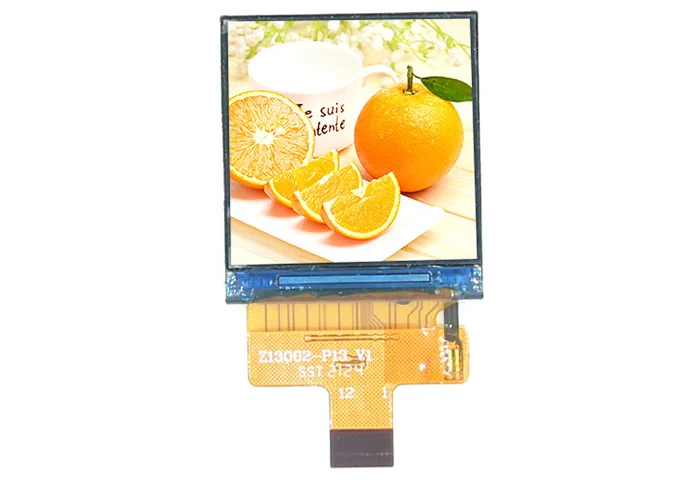

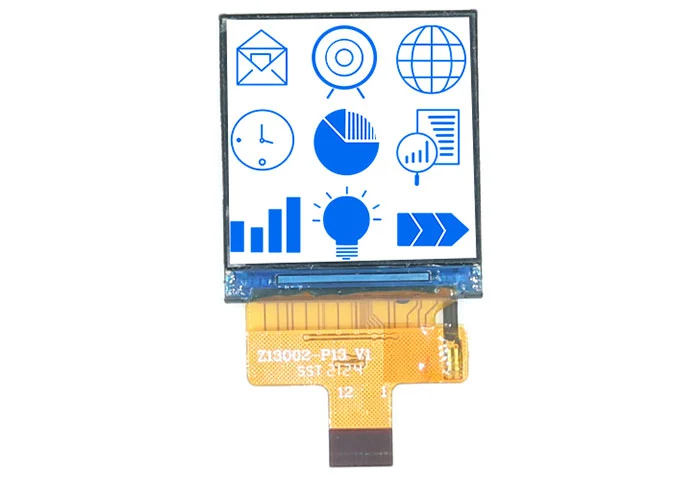

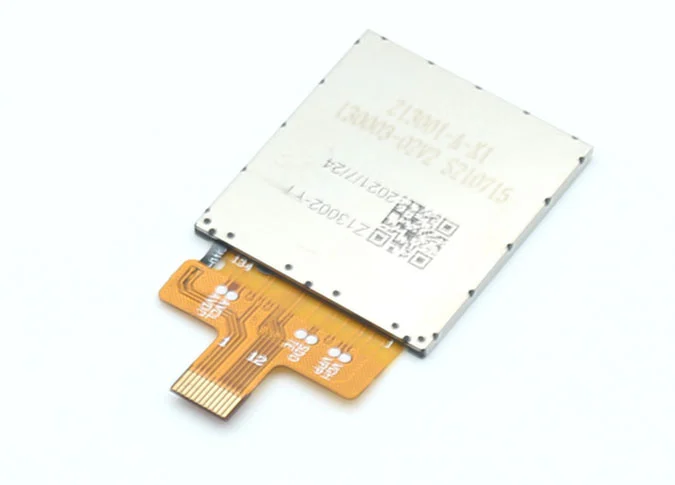

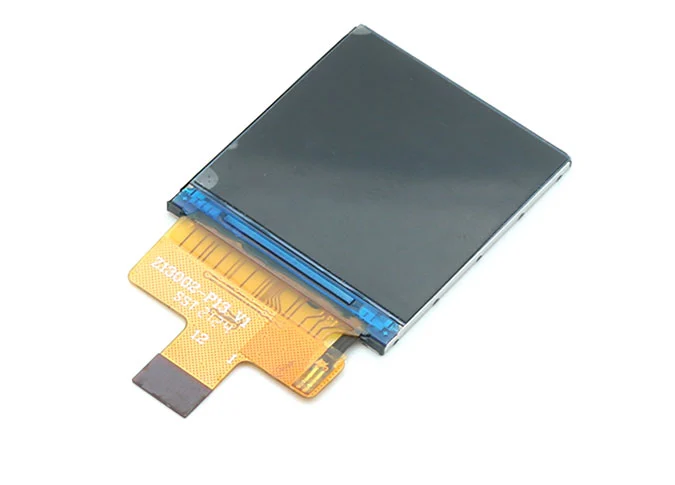

Z13002 Interface IPS IC ST7789V SPI de tela LCD de 1,3 polegadas 240*240

1

Tamanho de exibição (diagonal)

1.3

Polegada

2

Resolução de exibição

240 (H) × RGB × 240 (V)

Pixels

3

Passo do pixel

97,5 (H) × 97,5 (V)

Um

4

Dimensão do contorno LCM

(Sem FPC)

26,17 (W) × 29,22 (H) × 1,5 (T)

Mm

5

Dimensão do contorno do LCD

25,8 (W) × 28,4 (H) × 0,4 (T)

Mm

6

Área ativa do LCD

23,4 (W) × 23,4 (H)

Mm

7

Direção de visão (inversão cinza)

VISÃO COMPLETA

-

8

Motorista IC

ST7789V2-G4-A

-

9

Arranjo de Pixel

RGB-Listra

-

10

Modo de exibição

Normal Preto

-

11

Elemento de condução pixel

A-Si TFT

-

12

Transmitância LCD

Typ. : 4,65% Min: 4,18%

-

13

Relação de contraste LCD

Typ. : 800 Min: 640

-

14

Versão FPC

Z13002-P13 V1

-

15

Interface

SPI

-

16

Temperatura de funcionamento

-20 °C ~ 70 °C

-

17

Temperatura de armazenamento

-30 °C ~ 80 °C

-

18

Arranjo de luz de fundo

LED/1 Série 2 Paralela (2 luzes no total)

-

19

Luminância

520

Nit

20

Peso

0,003

Kg

1

GND

Chão

2

LEDK

FONTE DE ENERGIA-PARA BACKLIGHT CATHODE

3

LEDA

FORNECIMENTO DE ENERGIA-PARA ANODE DE BACKLIGHT

4

VDD

FONTE DE ALIMENTAÇÃO (2.8V/3.3V)

5-6

GND

Chão

7

D/C

Pino de seleção de dados/comando de exibição LCM na interface paralela

8

CS

Chip LCM SPI Selecionar PIN

9

SCL

LCM relógio SPI (SCL) relógio (SCLK)

10

SDA

Entrada de dados LCM SPI (SDA) (MOSI)

11

RESET

PIN DE RESET DE LCM

12

GND

Chão

RESET tensão deve ser consistente com a tensão VDDI, ou provavelmente há falha de tela preta quando ligado.
