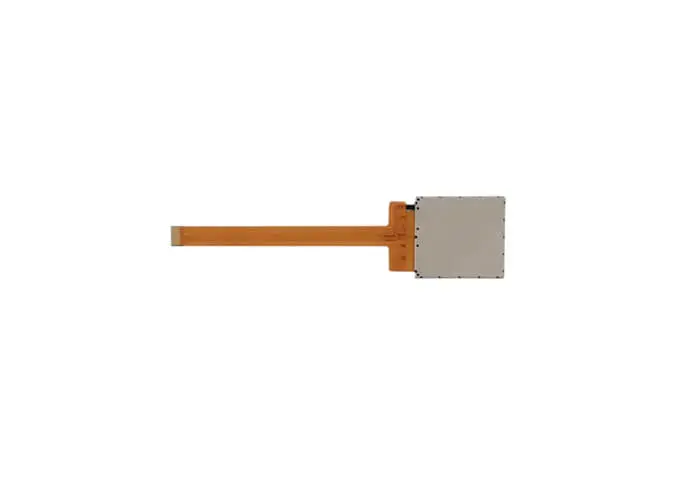

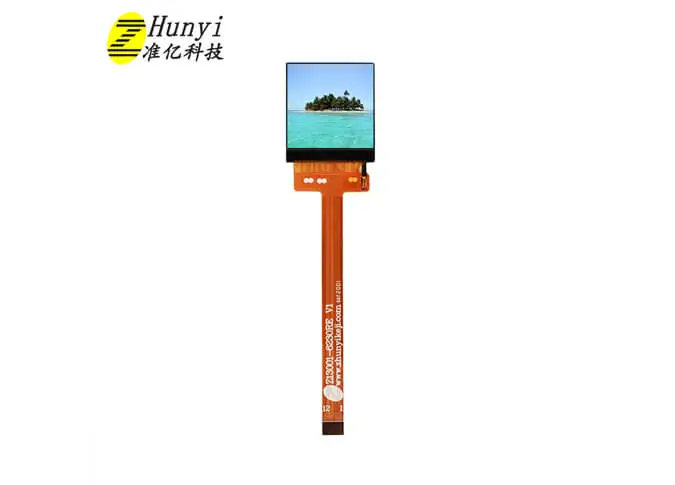

Z13001 240*240 tela LCD TFT de 1,3 polegadas 4 fios SPI Interface 500 lêndeas

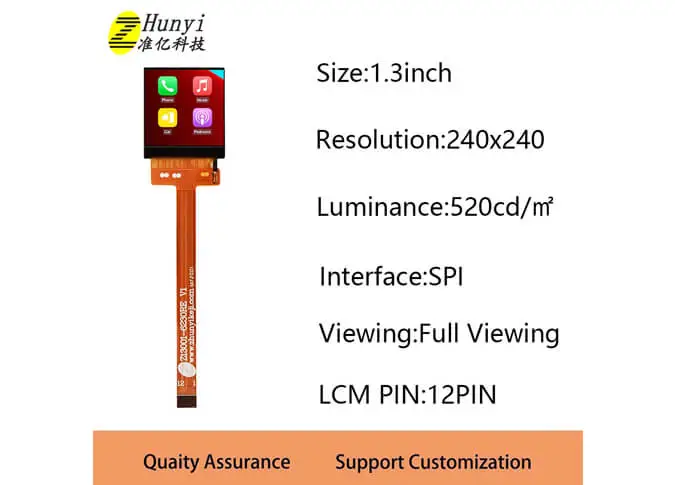

  • Tamanho: 1.3 polegadas

  • Resolução: 240*240

  • Motorista IC: ST7789V

  • Interface: 4 Lane SPI

  • Ângulo de visão: IPS

  • Brilho: 500 cd/m²

  • Painel de toque: Suporte CTP/RTP

  • Tipo de Fornecimento: Fábrica/Fabricante

  • Certificação: ISO9001, IATF16949, ROHS, REACH

Solicite uma cotação
ips lcd vs lcd display
ips lcd vs lcd display
tft and ips
ips lcd or tft which is better
tft lcd ips lcd
ips display vs tft lcd
ips tft lcd display
ips and lcd display difference
ips lcd
difference between tft and ips
ips tft manufacturers
ips tft
ips lcd vs lcd
tft ips display
ips lcd display full form
tft lcd ips
ips and tft display difference
lcd ips display
display type tft vs ips lcd
tft lcd ips suppliers
difference between lcd and ips
difference between ips lcd and tft
difference between ips lcd and lcd
ips lcd panel
difference between ips and lcd display
difference between ips and tft display

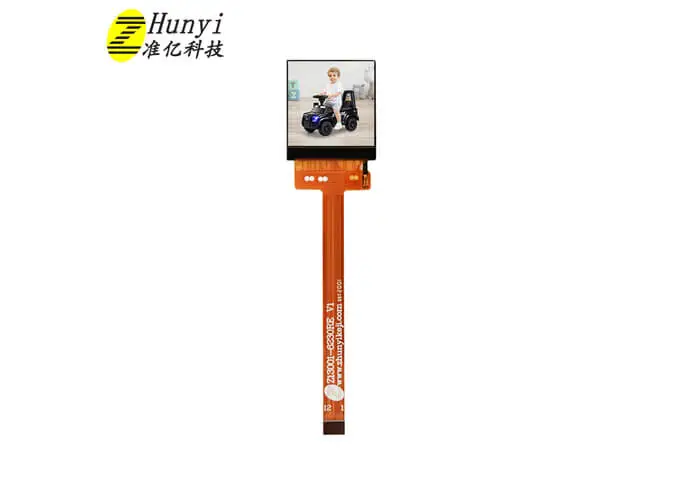

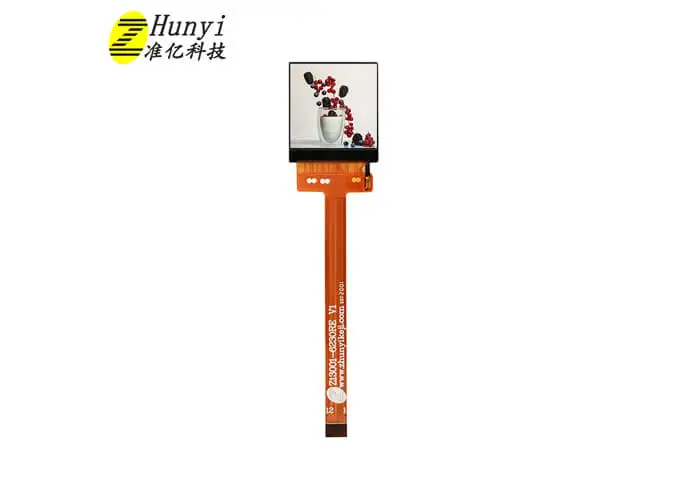

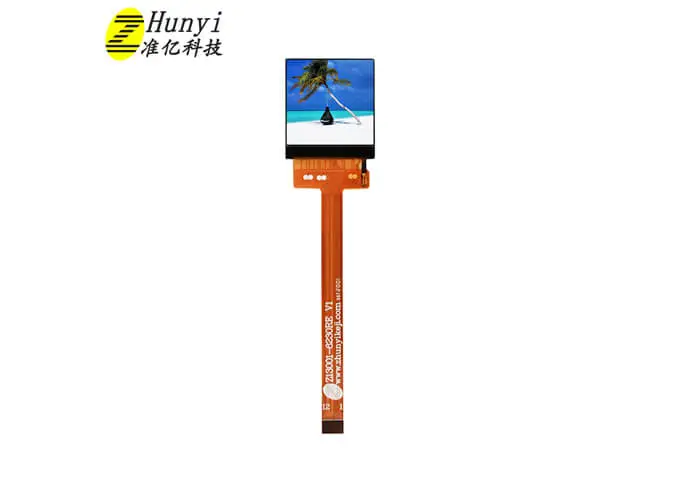

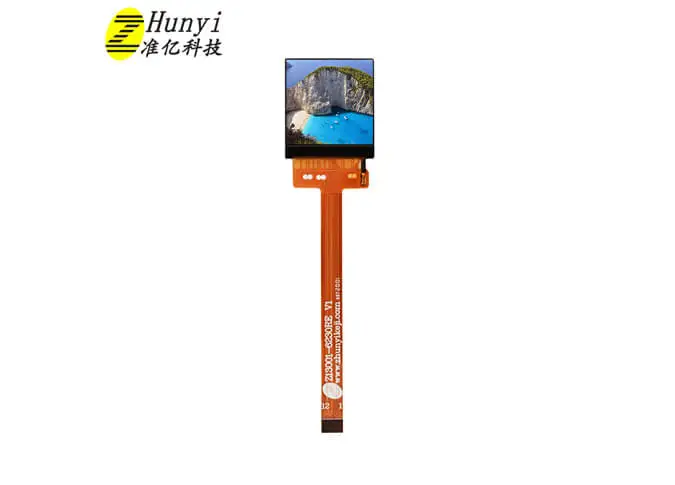

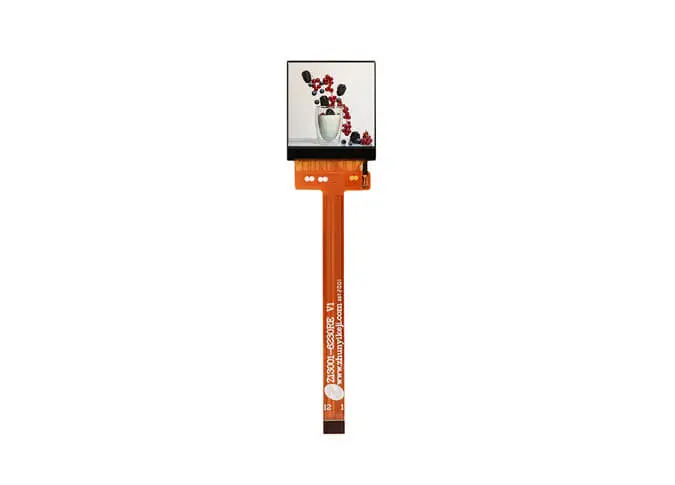

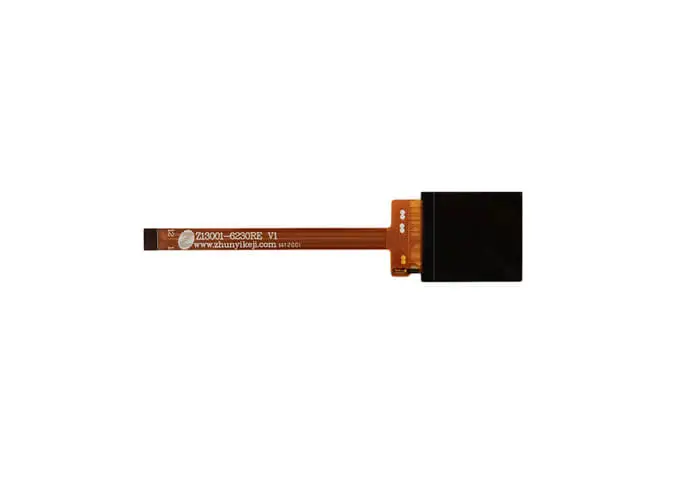

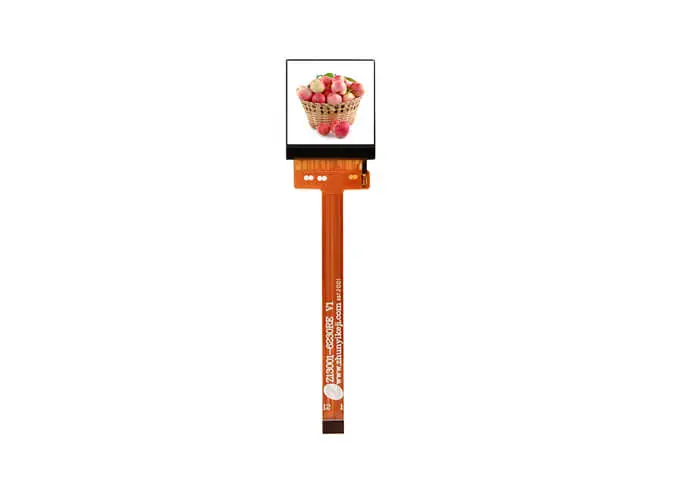

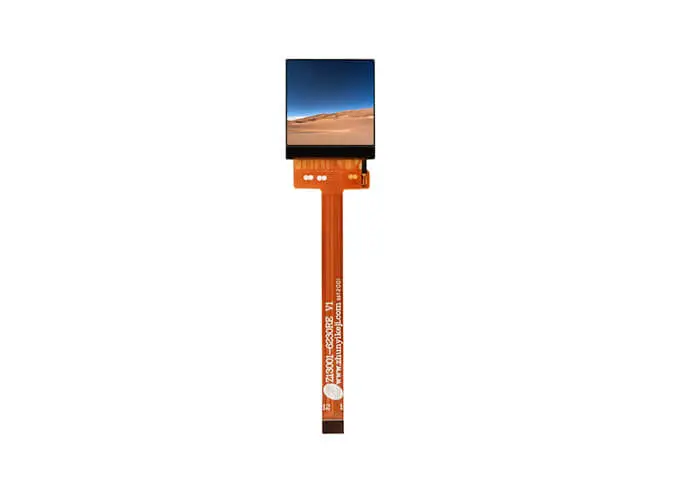

Visão geral do Z13001 240*240 tela LCD TFT de 1,3 polegadas Interface SPI de 4 fios 500 lêndeas

1

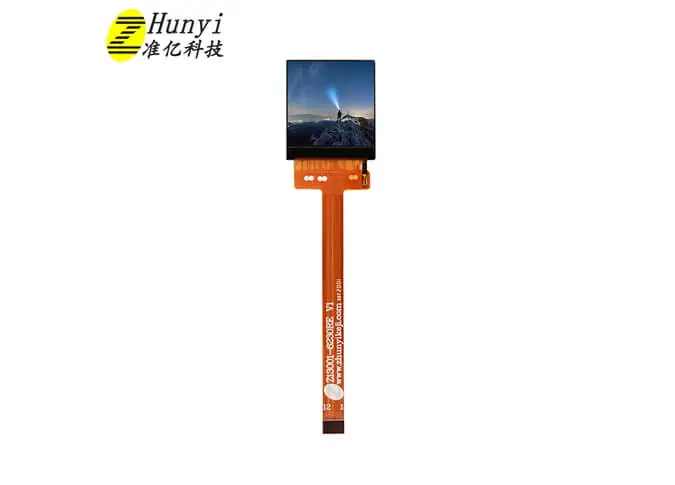

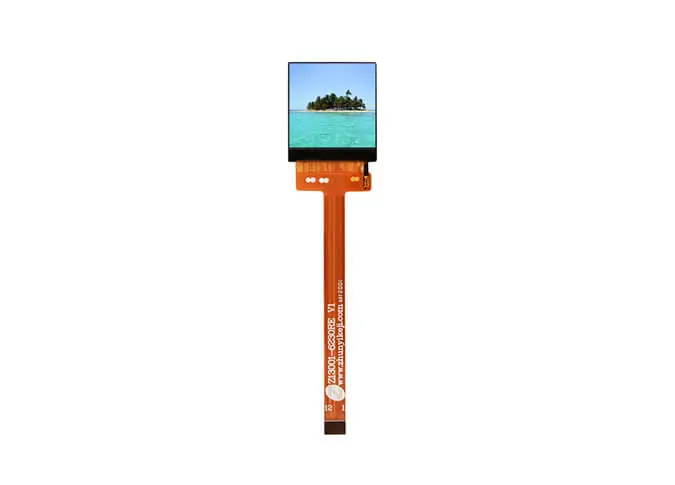

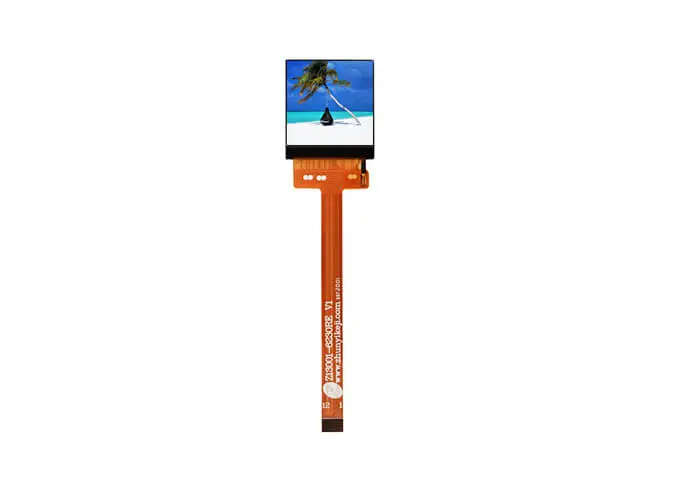

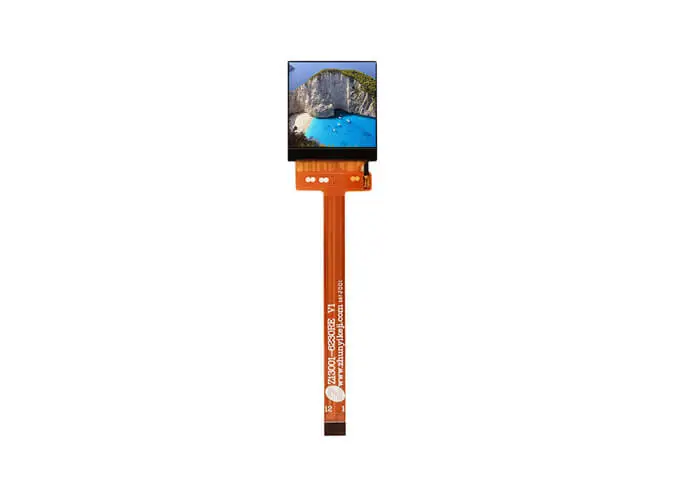

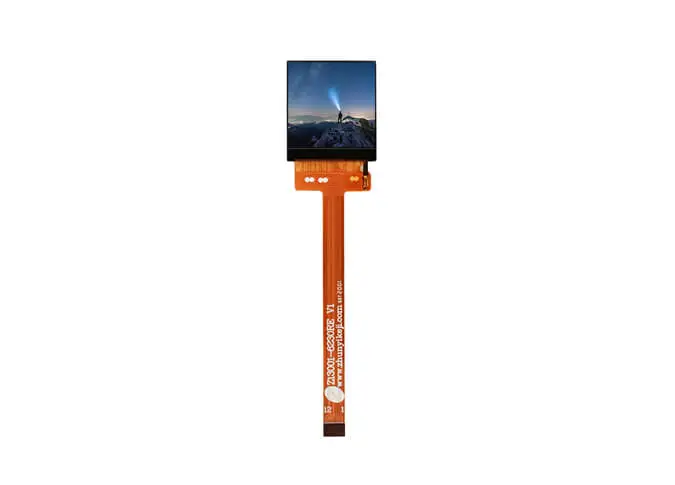

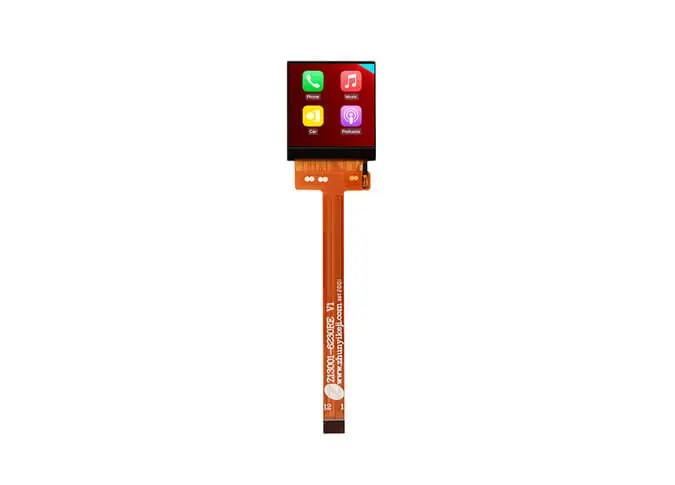

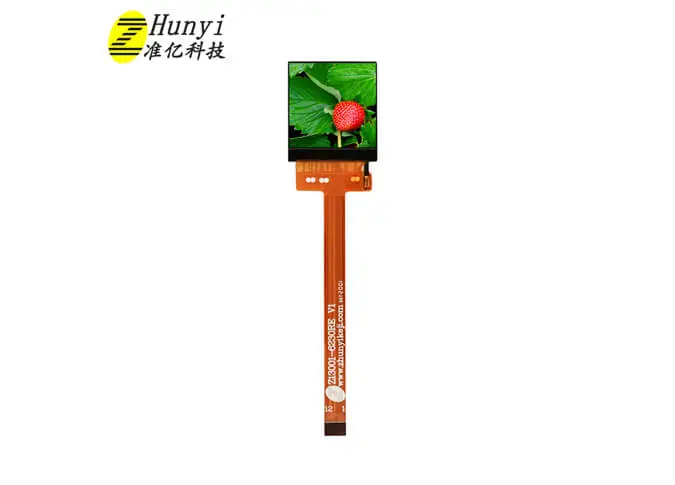

Z13001 é uma tela de cristal líquido (LCD) de transistor de película fina de matriz ativa colorida (TFT) com resolução de 240x240. A técnica IPS (In-plane Switching) faz com que este módulo LCD de 1,3 "tenha um ângulo de visão mais amplo. EsteDisplay LCD portátilÉ driver integrado ST7789V IC. Este LCD TFT a-Si vem com interface SPI de 4 fios.

2

Se você tem requisitos especiais, como unidade IC, interface, FPC, painel de toque, luz de fundo, etc, oChina módulo LCD fabricanteTambém pode personalizar para você.

3

Como umFornecedor quadrado do módulo LCD, Realizamos o sistema padrão de qualidade ISO 9001: 2015 e IATF16949: 2016 estritamente, todo o display LCD passou ROHS, certificação REACH.

4

Bem como o nosso popularTela de 5,7 polegadas 320 × 240, A tela LCD quadrada de 1,3 polegadas é amplamente utilizada relógio inteligente, pulseira, oxímetro médico, instrumento cosmético, aparelho doméstico, tradutor, dispositivo de mensagem, etc.

Especificações de 240*240 1.3 polegadas TFT LCD Display 4 fio SPI Interface 500nits


Não.

Item

Especificação

Unidade

1

Tamanho de exibição (diagonal)

1.3

Polegada

2

Resolução de exibição

240 (H) × RGB × 240 (V)

Pixels

3

Passo do pixel

97,5 (H) × 97,5 (V)

Um

4

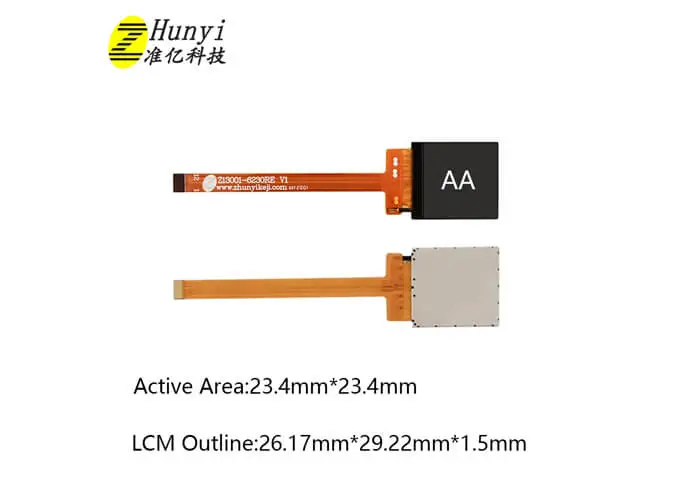

Dimensão do contorno LCM

(Sem FPC)

26,17 (W) × 29,22 (H) × 1,5 (T)

Mm

5

Dimensão do contorno do LCD

25,8 (W) × 28,4 (H) × 0,4 (T)

Mm

6

Área ativa do LCD

23,4 (W) × 23,4 (H)

Mm

7

Direção de visão (inversão cinza)

VISÃO COMPLETA

-

8

Motorista IC

ST7789V2-G4-A

-

9

Arranjo de Pixel

RGB-Listra

-

10

Modo de exibição

Normal Preto

-

11

Elemento de condução de pixel

A-Si TFT

-

12

Transmitância LCD

Typ. : 4,5% Min: 4,0%

-

13

Relação de contraste LCD

Typ. : 800 Min: 640

-

14

Versão FPC

Z13001-6230RE V2

-

15

Interface

SPI

-

16

Temperatura de funcionamento

-20 °C ~ 70 °C

-

17

Temperatura de armazenamento

-30 °C ~ 80 °C

-

18

Arranjo de luz de fundo

LED/1 Série 2 Paralela (2 luzes no total)

-

19

Luminância

520

Nit

20

Peso

0,003

Kg


Descrição da definição de interface de 240*240 tela LCD TFT de 1,3 polegadas 4 fios SPI Interface 500nits


PIN NÃO.

PIN DEF.

FUNÇÃO DESC.

1

GND

Chão

2

LEDK

FONTE DE ENERGIA-PARA BACKLIGHT CATHODE

3

LEDA

FORNECIMENTO DE ENERGIA-PARA ANODE DE BACKLIGHT

4

VDD

FONTE DE ALIMENTAÇÃO (2.8V/3.3V)

5-6

GND

Chão

7

D/C

Dados LCM/controle de comando PIN

8

CS

Chip LCM SPI Selecionar PIN

9

SCL

LCM relógio SPI (SCL) relógio (SCLK)

10

SDA

Entrada de dados LCM SPI (SDA) (MOSI)

11

RESET

PIN DE RESET DE LCM

12

GND

Chão

RESET tensão deve ser consistente com a tensão VDDI, ou provavelmente há falha de tela preta quando ligado.
