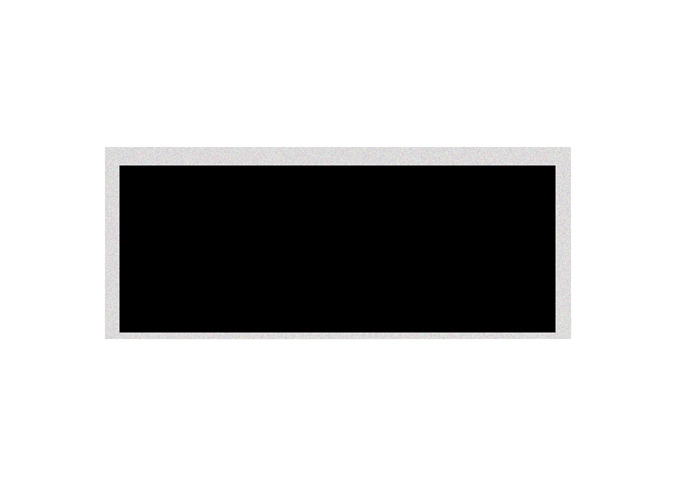

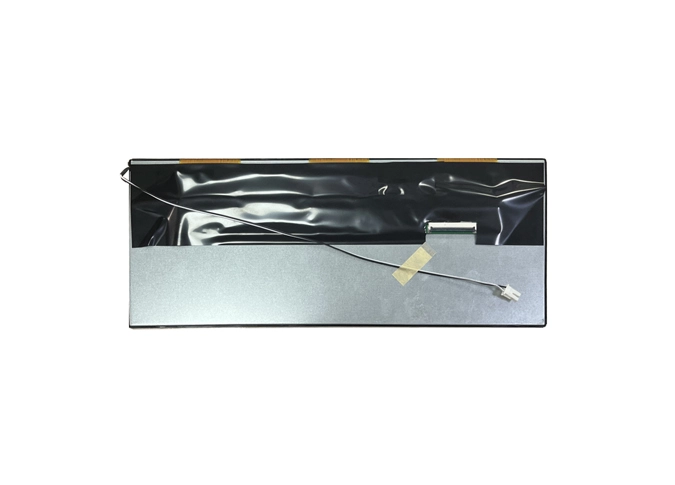

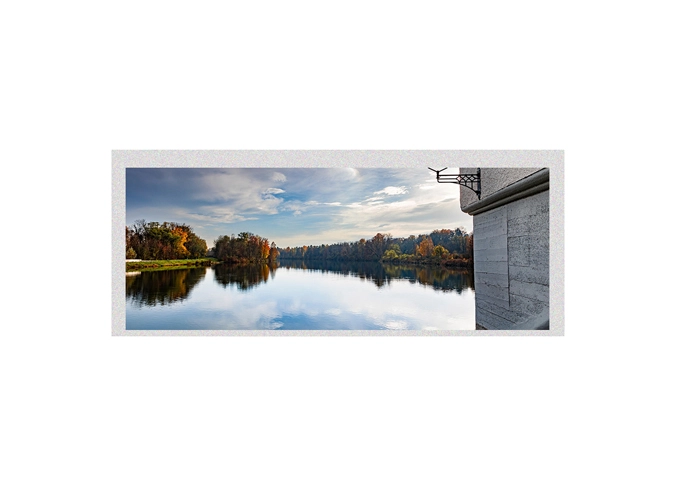

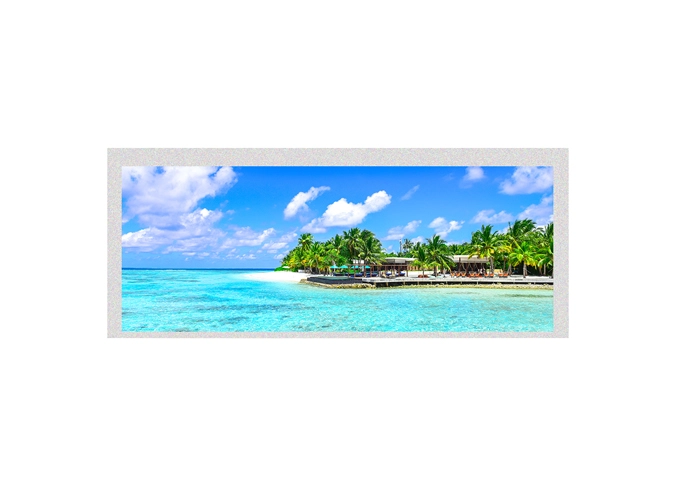

Z103002 Tipo de Barra Esticada Painel LCD Ultra Amplo de 10,25 Polegadas 1920*720 Suporte HDMI Android

  • Tamanho: 10,25"

  • Resolução: 1920*720

  • Interface:LVDS

  • Tipo de Fornecimento: Fábrica/Fabricante

  • Certificação: ISO9001,IATF16949,ROHS,REACH

ips display
ips display
ips display module
ips display panel
ips lcd display
ips lcd display module

Visão geral do tipo de barra esticada Z103002 painel LCD ultra amplo de 10,25 polegadas 1920*720 suporte HDMI Android

4

A tela lcd da barra de 10,25 "é amplamente usada em sinalização digital, exibição de informações, placa do menu, painel, sala de conferências, jogos, publicidade, quiosque, áudio, VR, AR,POS, médicos, HMI, navegação, educação etc.

1

Z103002 é um transistor de filme fino de matriz de cor ativa (TFT) display de cristal líquido (LCD) com resolução de 1920*720. A técnica IPS(In-plane Switching) faz com que este módulo LCD de 10,25 "tenha um ângulo de visão mais amplo. Este LCD TFT a-Si vem com interface LVDS.

2

Se você tem requisitos especiais, como driver IC,interface,FPC, painel de toque, luz de fundo etc, também podemos personalizar para você.

3

Nossa fábrica realiza o sistema padrão de qualidade ISO 9001:2015 e IATF16949: 2016 estritamente, todo o display lcd passou ROHS, certificação REACH.

General Specifications Z103002 Stretched Bar Type 10.25 Inch Ultra Wide LCD Panel 1920*720 Support HDMI Android


NO.

Item

Specification

1

Display  resolution  (pixel)

1920*RGB*720

2

Active area (mm)

243.648mm x 91.368mm

3

Screen  size (inch)

10.25

4

Pixel pitc    (mm)

0.1269mm x 0.1269mm

5

Outline Dimension  (mm)

265.2mm x 109.2mm x 9.35mm

6

Weight (g)

110g

7

Surface treatment

HC/HC

8

Interface

LVDS

9

Shipment

FOG

10

Contrast ratio

1100

11

Response Time

20ms

12

Transmittance

2.4%



Interface Pin Connection Z103002 Stretched Bar Type 10.25 Inch Ultra Wide LCD Panel 1920*720 Support HDMI Android


Pin NO.

Symbol

I/O

Description

Note

1

GND

P

Ground


2

GND

P

Ground


3

GND

P

Ground


4

VDD

P

External main and I/O power supply ; +3.3V


5

VDD

P

External main and I/O power supply ; +3.3V


6

VDD

P

External main and I/O power supply ; +3.3V


7

VDD

P

External main and I/O power supply ; +3.3V


8

GND

P

Ground


9

NC

-

Not connect


10

NC

-

Not connect


11

NC

-

Not connect


12

GND

P

Ground


13

OLV0P

I

LVDS odd data 0-


14

OLV0P

I

LVDS odd data 0+


15

GND

P

Ground


16

OLV1N

I

LVDS odd data 1-


17

OLV1P

I

LVDS odd data 1+


18

GND

P

Ground


19

OLV2N

I

LVDS odd data 2-


20

OLV2P

I

LVDS odd data 2+


21

GND

P

Ground


22

OLVCLKN

I

LVDS odd clk -


23

OLVCLKP

I

LVDS odd clk +


24

GND

P

Ground


25

OLV3N

I

LVDS odd data 3-


26

OLV3N

I

LVDS odd data 3-


27

GND

P

Ground


28

ELV0N

I

LVDS even data 0-


29

ELV0P

I

LVDS even data 0+


30

GND

P

Ground
