Tamanho: 10,1 polegadas
Resolução: 1280*800
Área ativa: 216.96*135.6mm
Interface: LVDS
Ângulo de visão: IPS
Brilho: 350 cd/m²
Painel de toque: Suporte CTP/RTP
Tipo de Fornecimento: Fábrica/Fabricante
Certificação: ISO9001, IATF16949, ROHS, REACH
Z101080 é um transistor de filme fino de matriz de cor ativa (TFT) display de cristal líquido (LCD) com resolução de 1280*800. A técnica IPS (In-plane Switching) torna este 10.1"Módulo LCD IPSTem um ângulo de visão mais amplo. Este display LCD é integrado NT36523 driver IC. Este módulo a-Si TFT LCD vem com interface LVDS, brilho de 350cd/m².
Se você tem requisitos especiais, como unidade IC, interface, FPC, painel de toque, brilho, cor, luz de fundo, painel de toque, etc, nós podemos fornecerVisores TFT personalizadosPara você.
Como um dosFabricantes de display LCD na China, Nossa fábrica realiza o sistema padrão de qualidade ISO 9001: 2015 e IATF16949: 2016 estritamente, todo o display LCD passou ROHS, certificação REACH.
A tela LCD de 10,1 polegadas é amplamente utilizada em médicos, campainha visual, venda automática, aprendizado, mecânico, ventilador, osciloscópio, cozinha, eletrodomésticos, casa inteligente, indústria, handheld, ao ar livre, E-bike, veículo, projetor, impressora 3D, dispositivo de áudio, robô, escala elétrica, navegação, painel de instrumentos, Publicidade elevador, laptop, HMI, educação, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 10.1 | inch |
2 | Display Resolution | 1280 (H) × RGB × 800 (V) | pixels |
3 | Pixel Pitch | 56.5 (H) × 169.5 (V) | um |

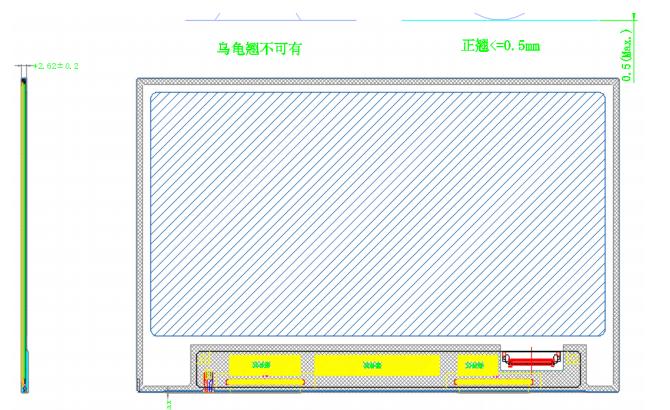

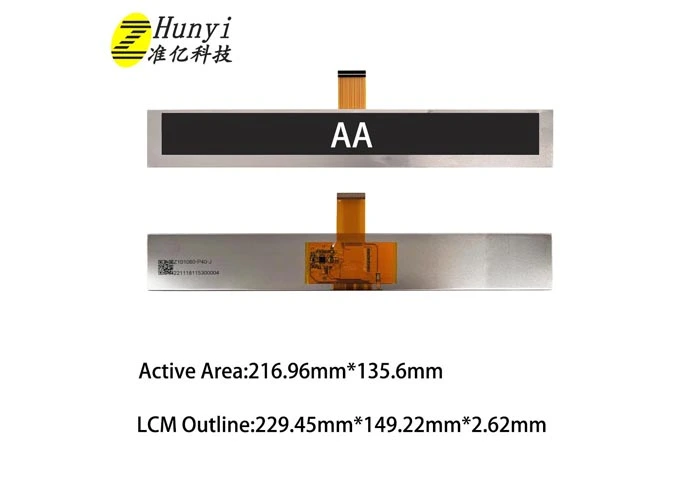

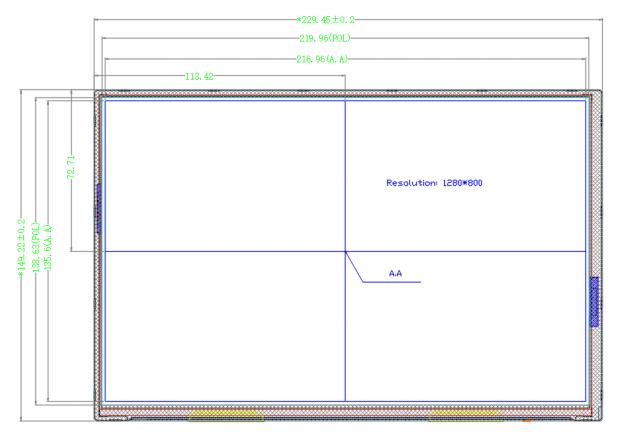

4 | LCM Outline Dimension (Without FPC） | 229.45 (W) ×149.22 (H) ×2.62 (T) | mm |
5 | LCD Active Area | 216.96 (W) ×135.6 (H) | mm |
6 | View Direction (Gray Inversion) | FULL VIEW | - |
7 | Pixel Arrangement | RGB-Stripe | - |
8 | Display Mode | Normal Black | - |
9 | Pixel Driving Element | a-Si TFT | - |
10 | LCD Transmittance | Typ.: TBD | - |
11 | LCD Contrast Ratio | Typ.: 1000 | - |
12 | FPC Version | Z101080-P40 V1 | - |
13 | Interface | LVDS | - |
14 | Operating Temperature | 0°C~ 50°C | - |
15 | Storage Temperature | -20°C~ 60°C | - |
16 | Backlight Arrangement | LED/3 Series 13 Parallel (39 lights in total) | - |
17 | Luminance | Typ.: 320 | nit |
18 | Weight | TBD | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | NC | Non Connection |
2-4 | VDDIN | Power supply VDDIN=3.3V (Typ.) |
5 | NC | Non Connection |
6-7 | GND | GROUND |
8 | RIN0- | LVDS Negative data signal (-) |
9 | RIN0+ | LVDS Positive data signal (+) |
10 | GND | GROUND |
11 | RIN1- | LVDS Negative data signal (-) |
12 | RIN1+ | LVDS Positive data signal (+) |
13 | GND | GROUND |
14 | RIN2- | LVDS Negative data signal (-) |
15 | RIN2+ | LVDS Positive data signal (+) |
16 | GND | GROUND |
17 | LVDS_CLK- | LVDS Negative CLK signal (-) |
18 | LVDS_CLK+ | LVDS Positive CLK signal (+) |
19 | GND | GROUND |
20 | RIN3- | LVDS Negative data signal (-) |
21 | RIN3+ | LVDS Positive data signal (+) |
22 | GND | GROUND |
23-24 | NC | Non Connection |
25 | GND | GROUND |
26-27 | NC | Non Connection |
28 | GND | GROUND |
29-30 | NC | Non Connection |
31-33 | LEDK | LED Cathode |
34-37 | NC | Non Connection |
38-40 | LEDA | LED Anode |
