Tamanho: 10,36 polegadas
Resolução: 1200*2000
Área ativa: 135,36*225,60mm
Interface: MIPI
Ângulo de visão: IPS
Brilho: 350 cd/m²
Painel de toque: Suporte CTP/RTP
Tipo de Fornecimento: Fábrica/Fabricante
Certificação: ISO9001, IATF16949, ROHS, REACH

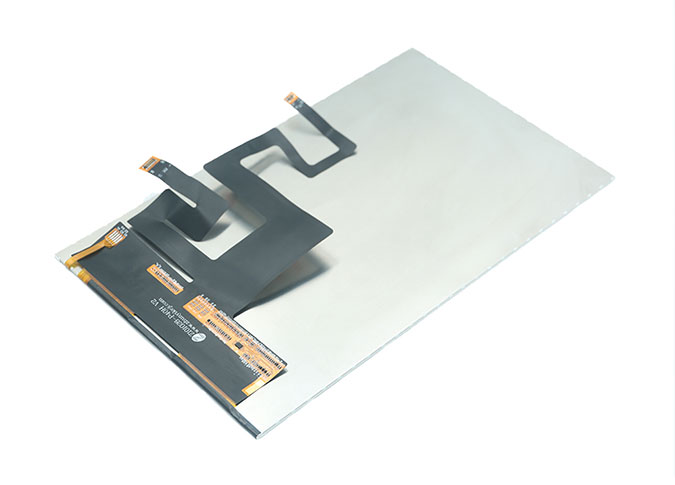

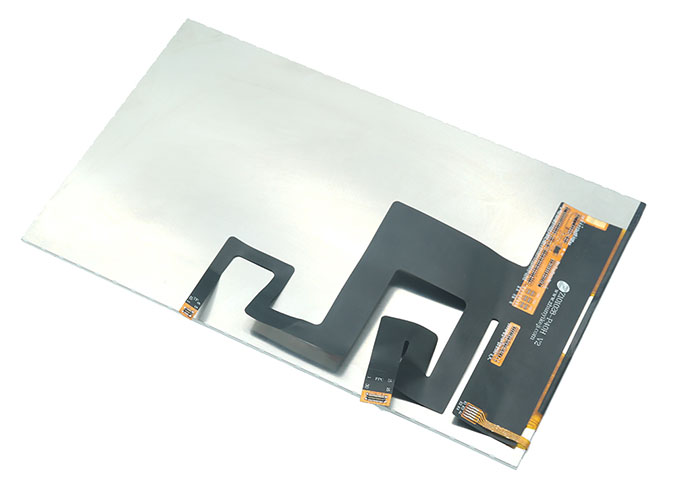

Z101028 é um transistor de filme fino de matriz de cor ativa (TFT) display de cristal líquido (LCD) com resolução de 1200*2000. A técnica IPS (In-plane Switching) faz com que este módulo LCD de 10,36 "tenha um ângulo de visão mais amplo. Este display LCD é integrado NT36523 driver IC. Este módulo a-Si TFT LCD vem com interface MIPI, brilho de 350cd/m².
Se você tem requisitos especiais, como unidade IC, interface, FPC, painel de toque, brilho, cor, luz de fundo, painel de toque, etc, nós podemos fornecerVisores TFT personalizadosPara você.
Como um dosFabricantes de display LCD na China, Nossa fábrica realiza o sistema padrão de qualidade ISO 9001: 2015 e IATF16949: 2016 estritamente, todo o display LCD passou ROHS, certificação REACH.
A polegada 10.36Tela LCD POSÉ amplamente utilizado em médicos, campainha visual, venda automática, aprendizado, ventilador, osciloscópio, cozinha, eletrodomésticos, casa inteligente, indústria, portátil, ao ar livre, E-bike, veículo, projetor, impressora 3D, dispositivo de áudio, robô, escala elétrica, navegação, painel, publicidade de elevador, laptop, HMI, Educação, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 10.36inch | - |
2 | Display Resolution | 1200 (H) × RGB × 2000 (V) | pixels |
3 | Pixel Pitch | 0.1128 (H) × 0.1128 (V) | um |

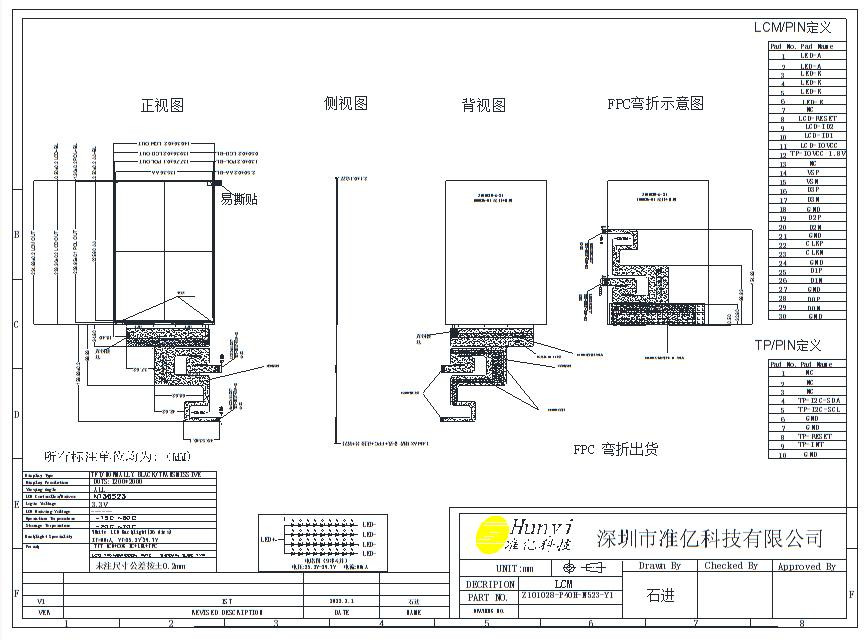

4 | LCM Outline Dimension (Without FPC） | LCM=140.36 (W) ×234.63 (H) ×1.9~2.1 (T) CTP=159.30 (W) ×245.00 (H) ×2.6~2.8 (T) | mm |
5 | LCD Outline Dimension | 139.36 (W) × 233.3 (H) × 0.4/0.5 (T) | mm |
6 | LCD Active Area | 135.36 (W) ×225.60 (H） | mm |
7 | View Direction (Gray Inversion) | FREE | - |
8 | Driver IC | NT36523 | - |
9 | Pixel Arrangement | RGB Vertical Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel Driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 3.9% Min:3.5% | - |
13 | LCD Contrast Ratio | Typ.: 1350 Min:1200 | - |
14 | FPC Version | Z101028-P40H V2 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -15°C~ 60°C | - |
17 | Storage Temperature | -20°C~ 70°C | - |
18 | Backlight Arrangement | LED/9 Series 4 Parallel (36 lights in total) | - |
19 | Luminance | 200 | nit |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1-2 | LEDA | POWER SUPPLY+ FOR BACKLIGHT |
3-6 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
7 | NC | NC |
8 | LCD-RESET | RESET Pin1.8V |
9-10 | LCD-ID2/LCD-ID1 | LCD module's manufacture ID. |
11 | LCD-IOVCC | POWER SUPPLY (1.8V) |
12 | TP-IOVCC | POWER SUPPLY (1.8V) |
13 | NC | NC |
14 | VSP | POWER SUPPLY (4.5-6V) |
15 | VSN | POWER SUPPLY (-4.5~-6V) |
16-17 | D3P-D3N | MIPI-DSI Data differential signal input pins. (Data lane 3) |
18 | GND | Ground |
19-20 | D2P-D2N | MIPI-DSI Data differential signal input pins. (Data lane 2) |
21 | GND | Ground |
22-23 | DCLKP-DCLKN | MIPI-DSI CLOCK differential signal input pin |
24 | GND | Ground |
25-26 | D1P-D1N | MIPI-DSI Data differential signal input pins. (Data lane 1) |
27 | GND | Ground |
28-29 | D0P-D0N | MIPI-DSI Data differential signal input pins. (Data lane 0) |
30 | GND | Ground |
/ | / | / |
1-3 | NC | NC |
4 | TP-I2C-SDA | TP-I2C SDA, TYP-1.8V |
5 | TP-I2C-SCL | TP-I2C CLK, TYP-1.8V |
6-7 | GND | Ground |
8 | TP-RESET | TP Reset Pin 1.8V |
9 | TP-INT | TP Interrupt Pin 1.8V |
10 | GND | Ground |
