Tamanho: 10,1 polegadas
Resolução: 800*1280
Área ativa: 135,36*216,58mm
Interface: MIPI
Ângulo de visão: IPS
Brilho: 350 cd/m²
Painel de toque: Suporte CTP/RTP
Tipo de Fornecimento: Fábrica/Fabricante
Certificação: ISO9001, IATF16949, ROHS, REACH

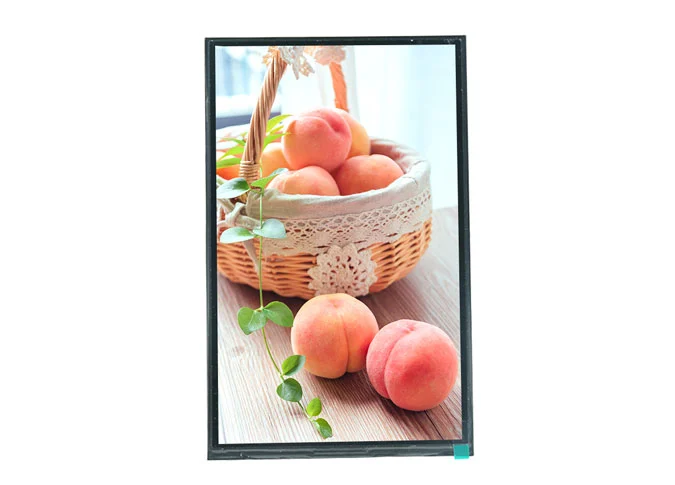

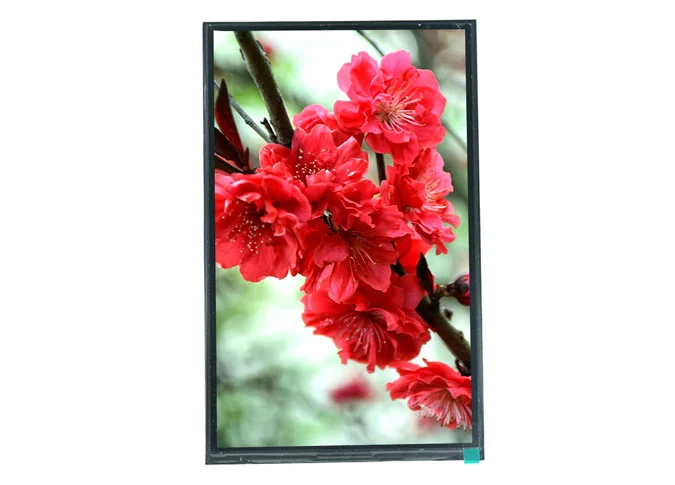

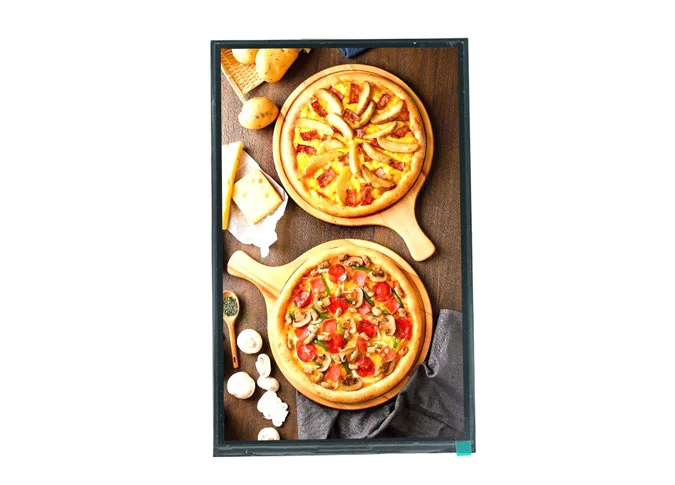

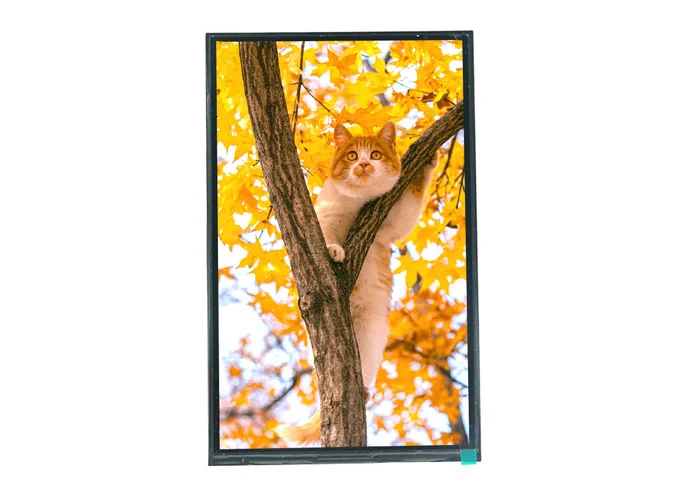

Z101024 é um transistor de filme fino de matriz de cor ativa (TFT) display de cristal líquido (LCD) com resolução de 800*1280. A técnica IPS (In-plane Switching) faz com que este módulo LCD de 10,1 "tenha um ângulo de visão mais amplo. Este display LCD é embutido GH8555BL driver IC. Este módulo a-Si TFT LCD vem com interface MIPI, brilho de 350cd/m².
Se você tem requisitos especiais, como unidade IC, interface, FPC, painel de toque, brilho, cor, luz de fundo, painel de toque, etc, nós podemos fornecerChina módulo de exibição TFT LCDPara você.
Como um dosFabricantes de display LCD na China, Nossa fábrica realiza o sistema padrão de qualidade ISO 9001: 2015 e IATF16949: 2016 estritamente, todo o display LCD passou ROHS, certificação REACH.
A polegada 10.1China tela de toque TFTÉ amplamente utilizado em médicos, campainha visual, venda automática, aprendizagem mecina, ventiladores, osciloscópio, cozinha, eletrodomésticos, casa inteligente, indústria, portátil, ao ar livre, E-bike, veículo, projetor, impressora 3D, dispositivo de áudio, robô, escala elétrica, navegação, painel, publicidade de elevador, laptop, HMI, Educação, etc.

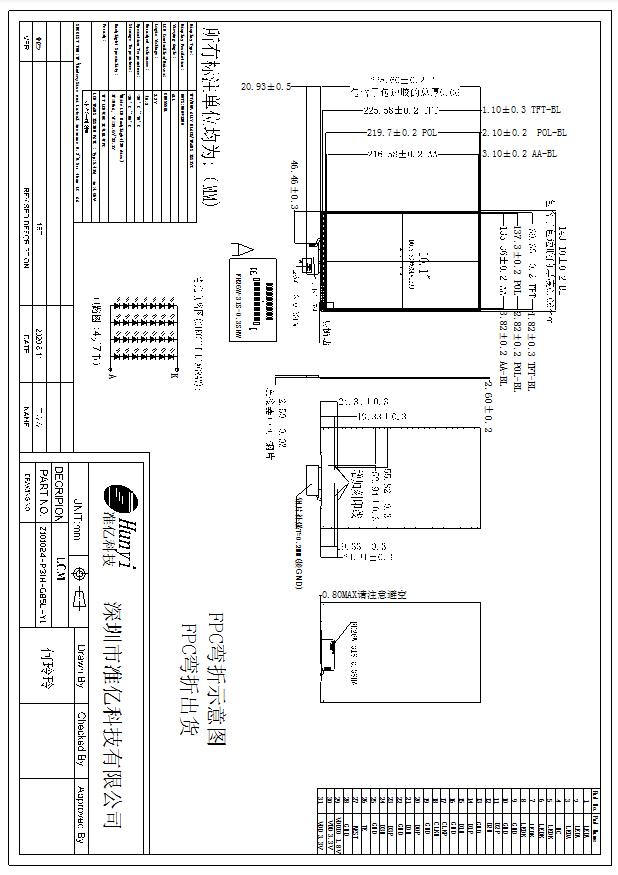

No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 10.1 | inch |
2 | Display Resolution | 800 (H） × RGB × 1280 (V） | pixels |
3 | Pixel Pitch | 56.4 (H）× 169.2 (V） | um |
4 | LCM Outline Dimension (Without FPC） | 143.10 (W) ×228.60 (H) ×2.6 (T) | mm |
5 | LCD Outline Dimension | 139.36 (W) × 225.80 (H) × 0.8 (T) | mm |
6 | LCD Active Area | 135.36 (W) ×216.58 (H） | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | GH8555BL | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel Driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 5.41% Min: 4.65% | - |
13 | LCD Contrast Ratio | Typ.: 1000 Min: 800 | - |
14 | FPC Version | Z101024-P31H V1 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/7 Series 4 Parallel (28 lights in total) | - |
19 | Luminance | TBD | nit |
20 | Weight | TBD | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1-3 | LEDA | POWER SUPPLY+ FOR BACKLIGHT ANODE |
4 | NC | No Connection |
5-8 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
9-10 | GND | Ground |
11 | D2P | Positive MIPI differential data input |
12 | D2N | Negative MIPI differential data input |
13 | GND | Ground |
14 | D1P | Positive MIPI differential data input |
15 | D1N | Negative MIPI differential data input |
16 | GND | Ground |
17 | CLKP | Positive MIPI differential CLOCK input |
18 | CLKN | Negative MIPI differential CLOCK input |
19 | GND | Ground |
20 | D0P | Positive MIPI differential data input |
21 | D0N | Negative MIPI differential data input |
22 | GND | Ground |
23 | D3P | Positive MIPI differential data input |
24 | D3N | Negative MIPI differential data input |
25 | GND | Ground |
26 | TE | Tearing Effect PIN |
27 | REST | LCM RESET PIN |
28 | GND | Ground |
29 | VDDIO | I/O POWER SUPPLY(1.8V) |
30-31 | VDD | POWER SUPPLY(3.3V) |
RESET voltage should be consistent with VDDIO voltage, or there probably is black screen fault when power on. | ||
