Tamanho: 4.3 polegadas
Resolução: 480*272
Área ativa: 95.04*53.86mm
Interface: RGB
Ângulo de visão: IPS
Brilho: 600 cd/m²
Painel de toque: Suporte CTP/RTP
Tipo de Fornecimento: Fábrica/Fabricante
Certificação: ISO9001, IATF16949, ROHS, REACH

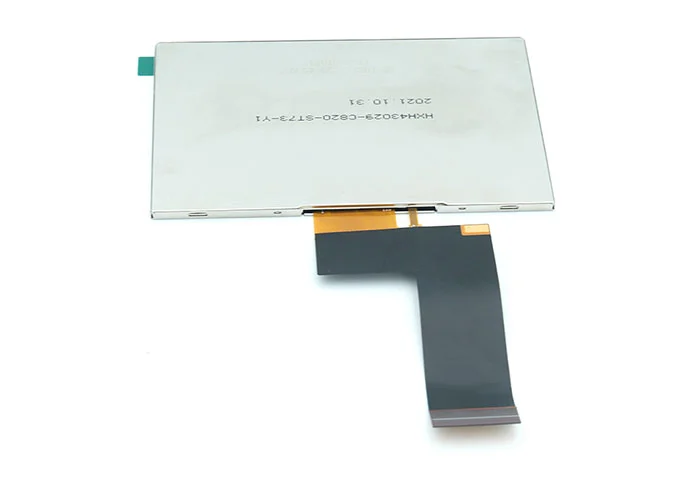

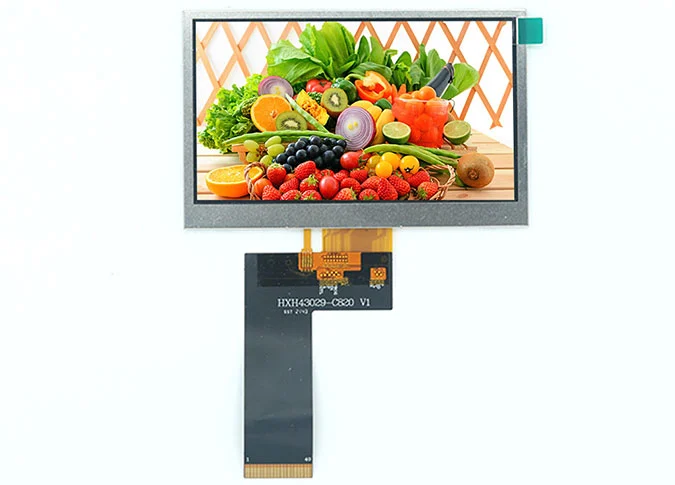

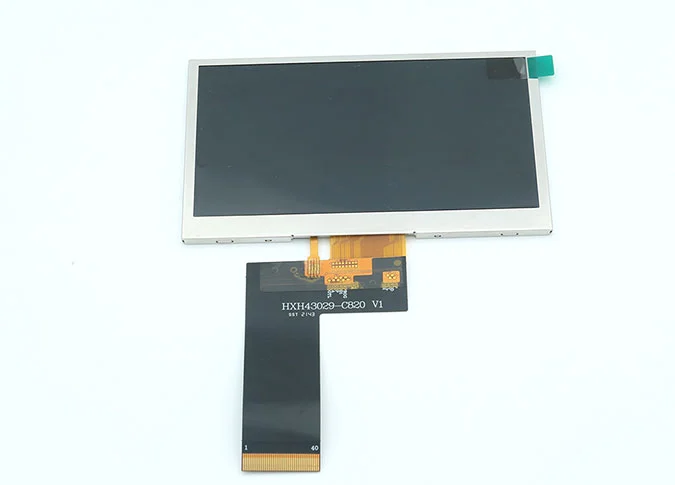

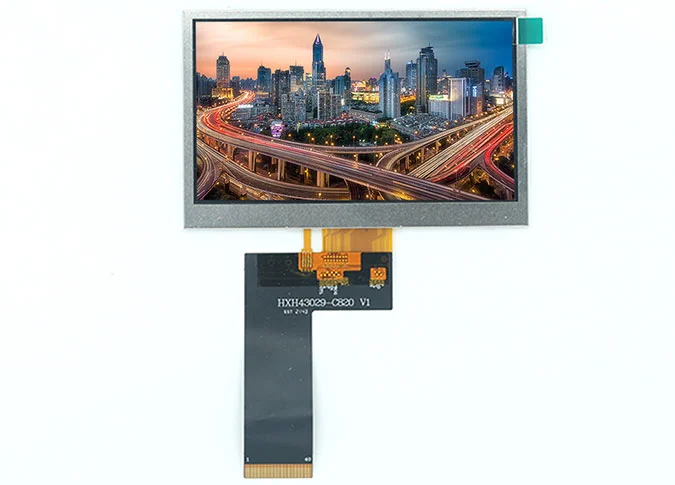

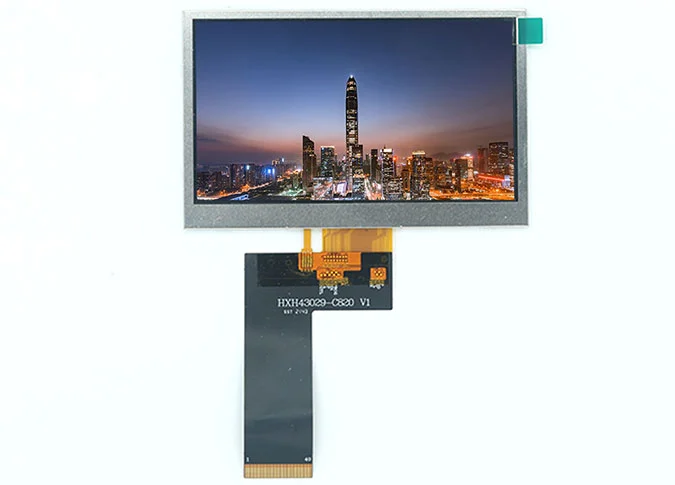

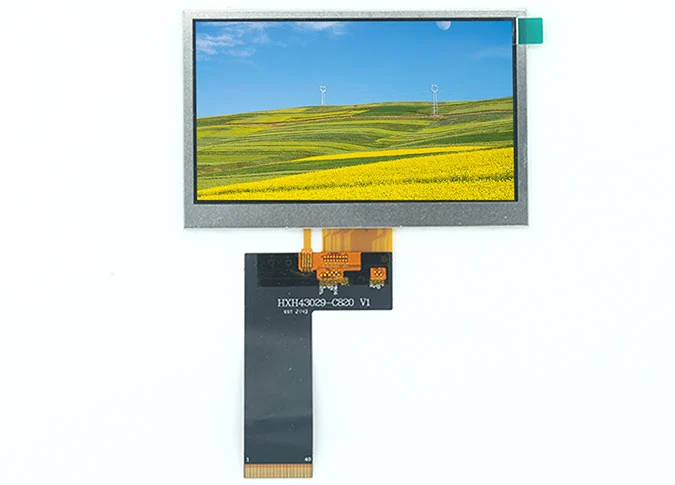

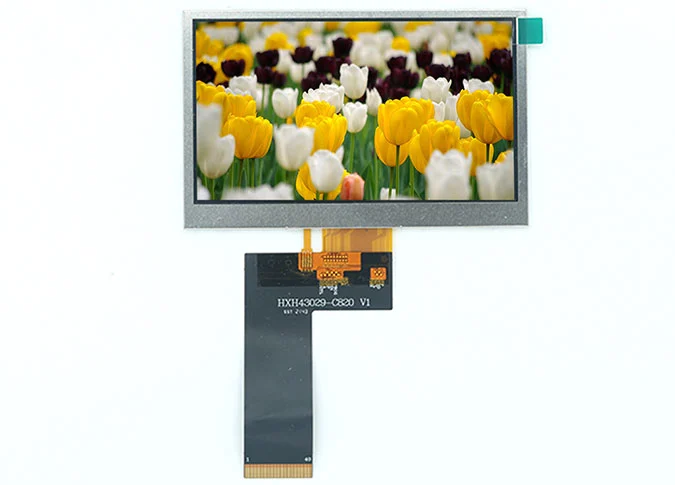

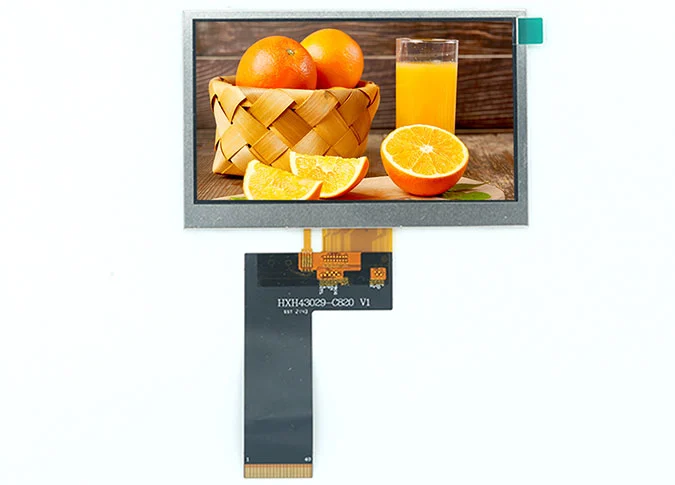

HXH43029 é um transistor de filme fino de matriz ativa de cor (TFT) display de cristal líquido (LCD) com resolução de 480*272. A técnica IPS (In-plane Switching) faz com que este módulo LCD de 4,3 "tenha um ângulo de visão mais amplo. Este display LCD é embutido SC7283-G4 driver IC. Este a-Si TFT LCDMódulo amoledVem com interface RGB, 600 cd/m² de brilho.
Se você tem requisitos especiais, como interface de unidade IC, FPC, painel de toque, luz de fundo, etc, nós podemos fornecerMódulo LCD personalizadoPara você.
Como um dos profissionaisChina LCD fabricantes, Nossa fábrica realiza o sistema padrão de qualidade ISO 9001: 2015 e IATF16949: 2016 estritamente, todo o display LCD passou ROHS, certificação REACH.
A tela LCD horizontal de 4,3 polegadas é amplamente utilizada em campainha visual, carteira E, POS, jogador de jogos, instrumento cosmético, aparelho doméstico, scanner QRcode, casa inteligente, portátil industrial, ao ar livre, HMI, E-bike, veículo elétrico, painel de instrumentos, velocímetro, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 4.3inch | - |
2 | Display Resolution | 480 (H) × RGB × 800 (V) | pixels |
3 | Pixel Pitch | 0.039 (H) × 0.117 (V) | um |
4 | LCM Outline Dimension (Without FPC） | 60.46 (W) ×103.65 (H) ×1.86 (T) | mm |
5 | LCD Outline Dimension | 59.06 (W) × 100.85 (H) × 0.4 (T) | mm |
6 | LCD Active Area | 56.16 (W) ×93.60 (H) | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | ST7701S-G5 | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel Driving Element | a-Si TFT | - |
12 | LCD Transmittance | Min: 3.6% Typ.: 4.24% | - |
13 | LCD Contrast Ratio | Typ.: 1500 Min: 1000 | - |
14 | FPC Version | Z43029-SPC028W V1 | - |
15 | Interface | SPI+RGB | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/5 Series 2 Parallel (10 lights in total) | - |
19 | Luminance | Typ.: 500 | nit |
20 | Weight | - | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | LEDA | POWER SUPPLY+ FOR BACKLIGHT |
2 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
3 | VCC | POWER SUPPLY |
4 | GND | Ground |
5 | LCD_ID0 | ID0 |
6 | LCD_ID1 | ID1 |
7 | LCD_ID2 | ID2 |
8-13 | GND | Ground |
14 | VSYNC | Vertical sync. Signal in RGB I/F. |
15 | HSYNC | Horizontal sync. Signal in RGB I/F. |
16 | DOTCLK | Pixel clock signal in RGB I/F |
17 | DE | Data enable signal in RGB I/F DE mode. |
18-33 | DB0-DB15 | Data bus |
34 | RESET | Reset Signal pin |
35 | CS | Chip Select input pin (Active Low) |
36 | SCL | A synchronous clock signal in SPI I/F |
37 | SDA | Serial input signal in SPI I/F |
38 | GND | Ground |
39 | VCC | Power supply |
40 | GND | Ground |
