Tamanho: 7 polegadas
Resolução: 600*1024
Área ativa: 89,28*152,37
Interface: MIPI
Ângulo de visão: IPS
Brilho: 350 cd/m²
Painel de toque: Suporte CTP/RTP
Tipo de Fornecimento: Fábrica/Fabricante
Certificação: ISO9001, IATF16949, ROHS, REACH

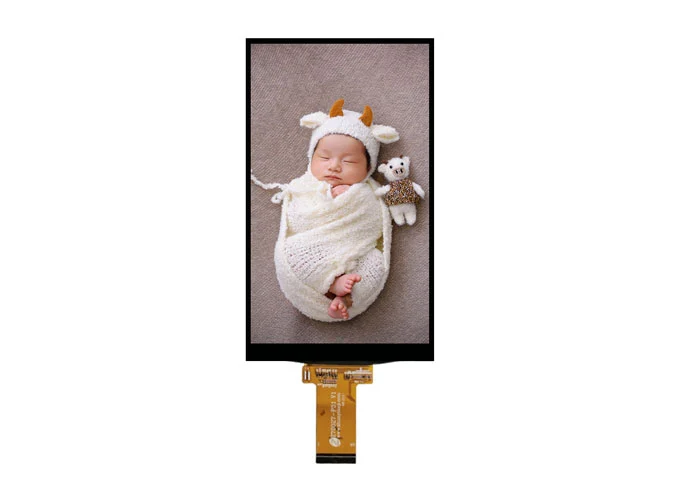

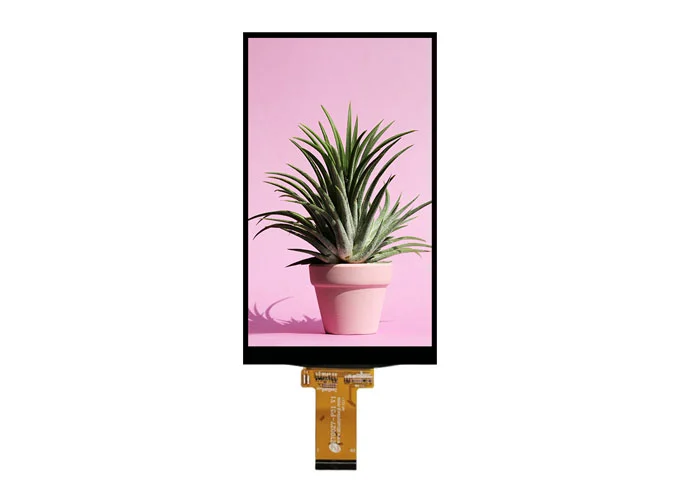

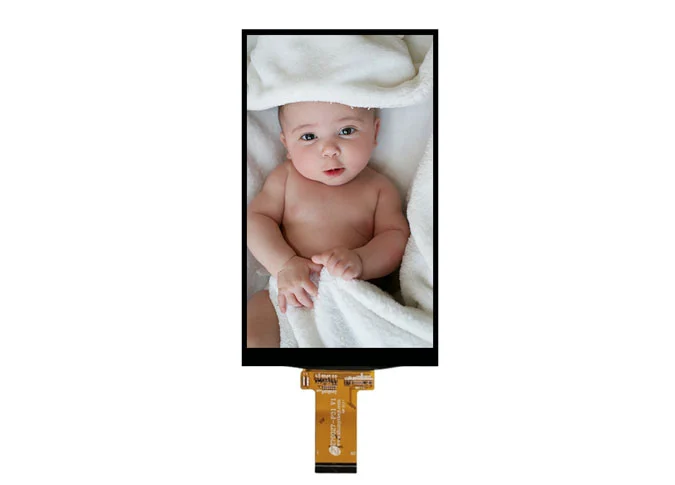

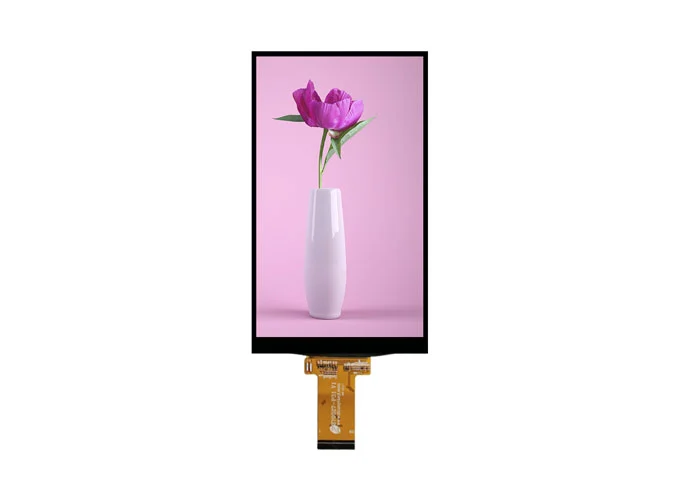

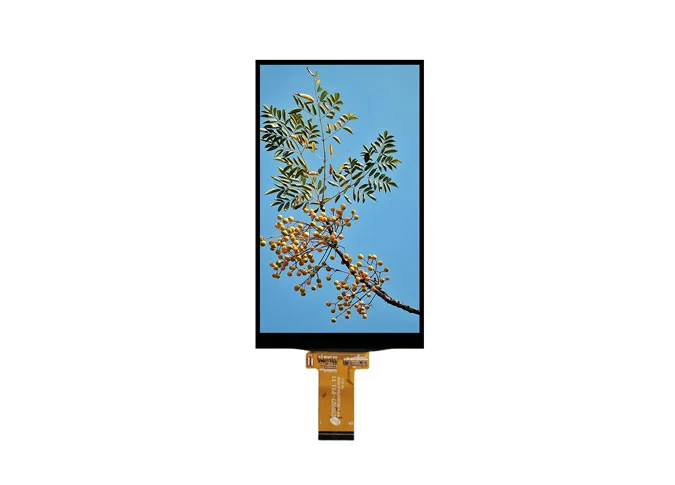

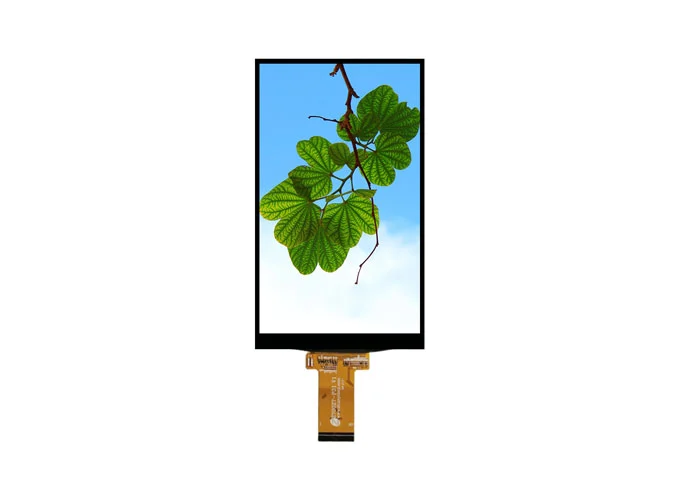

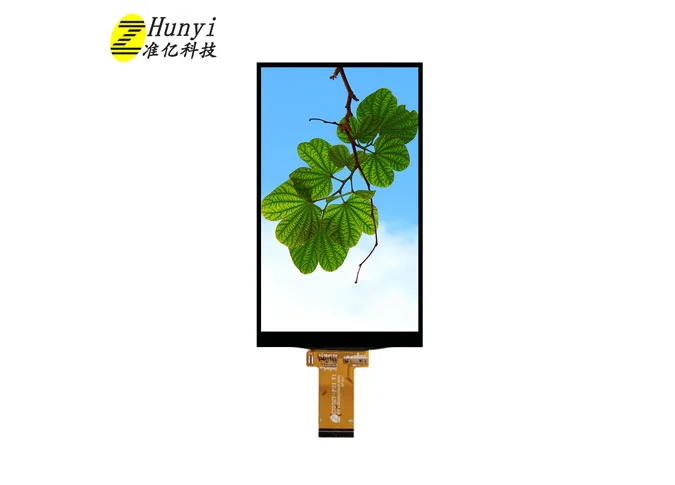

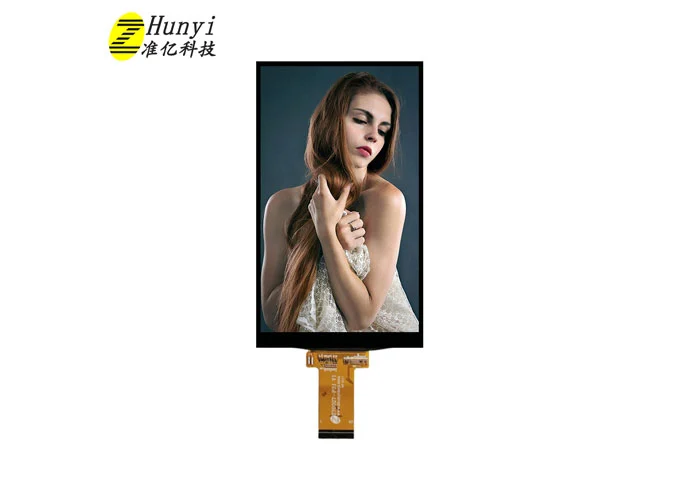

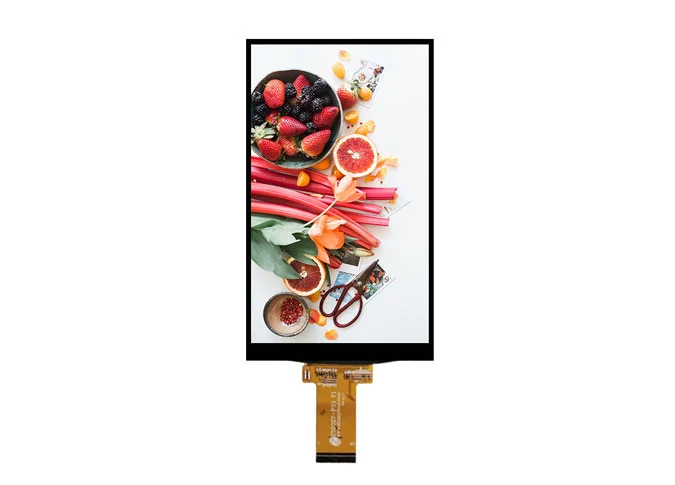

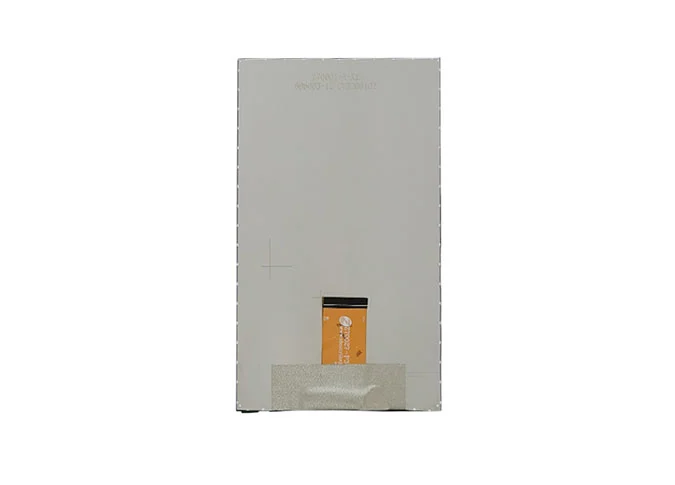

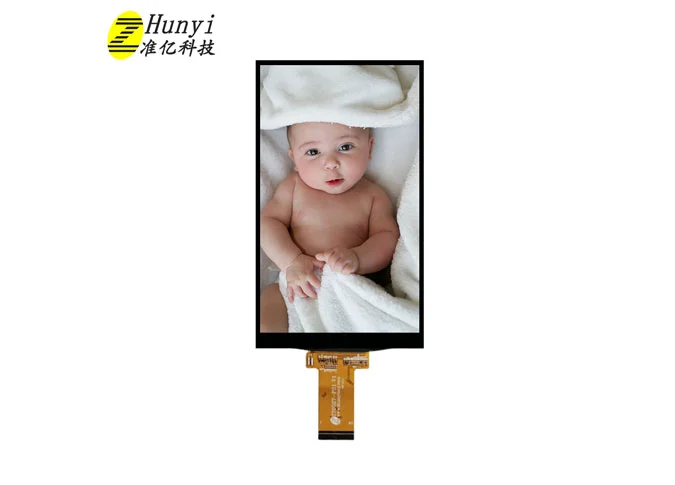

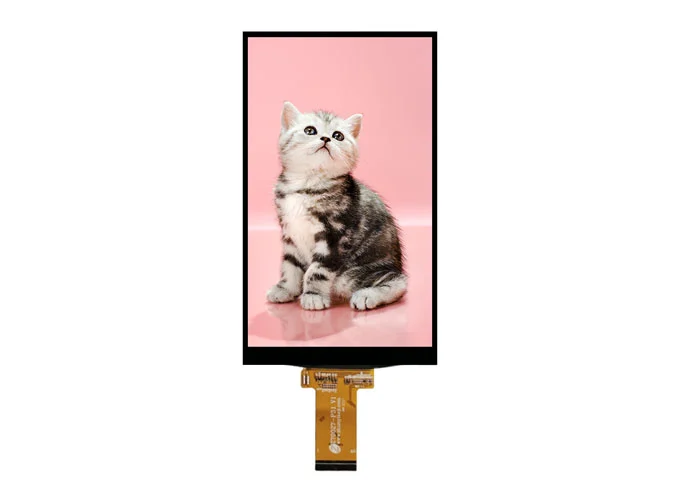

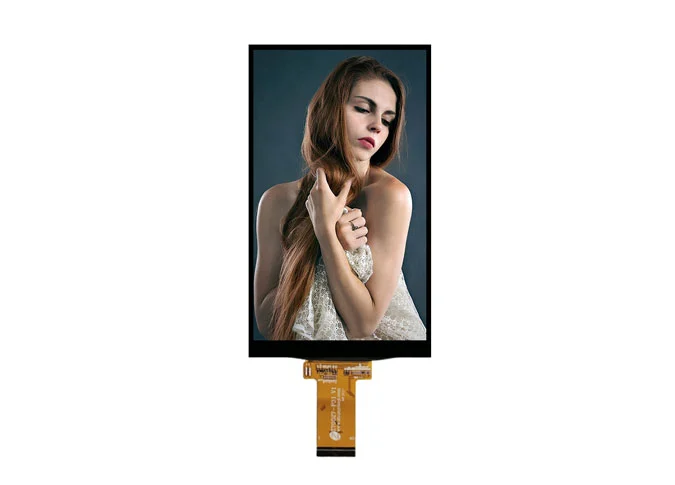

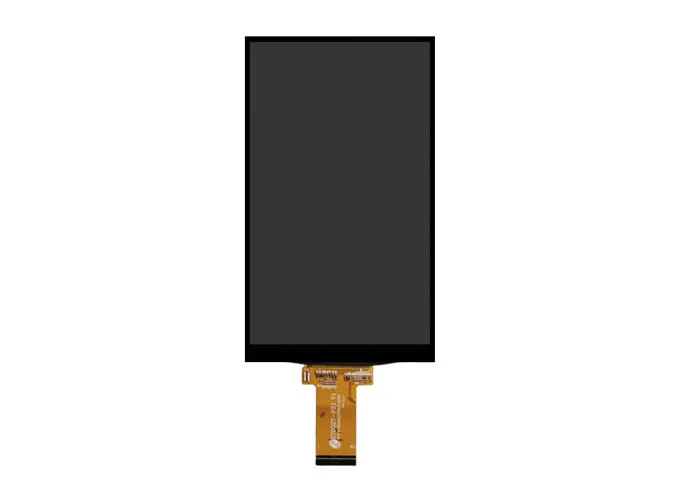

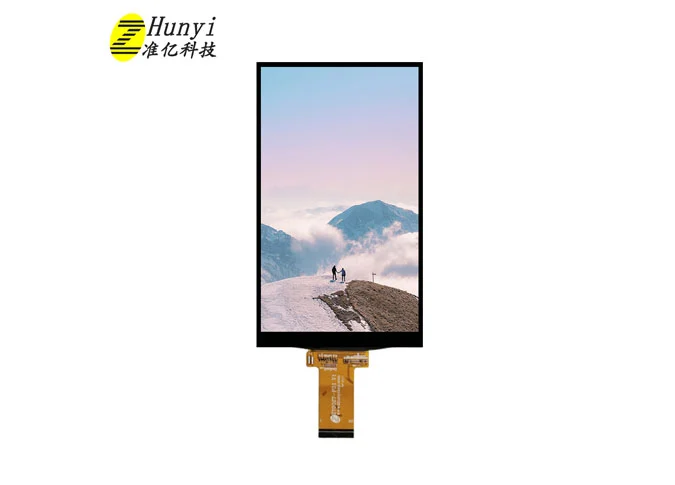

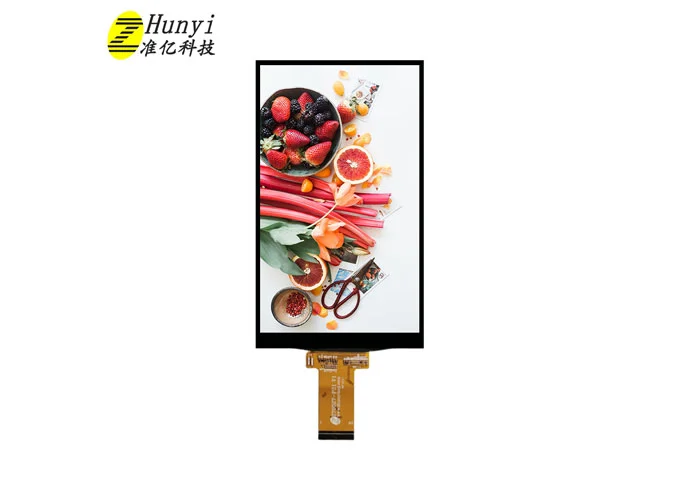

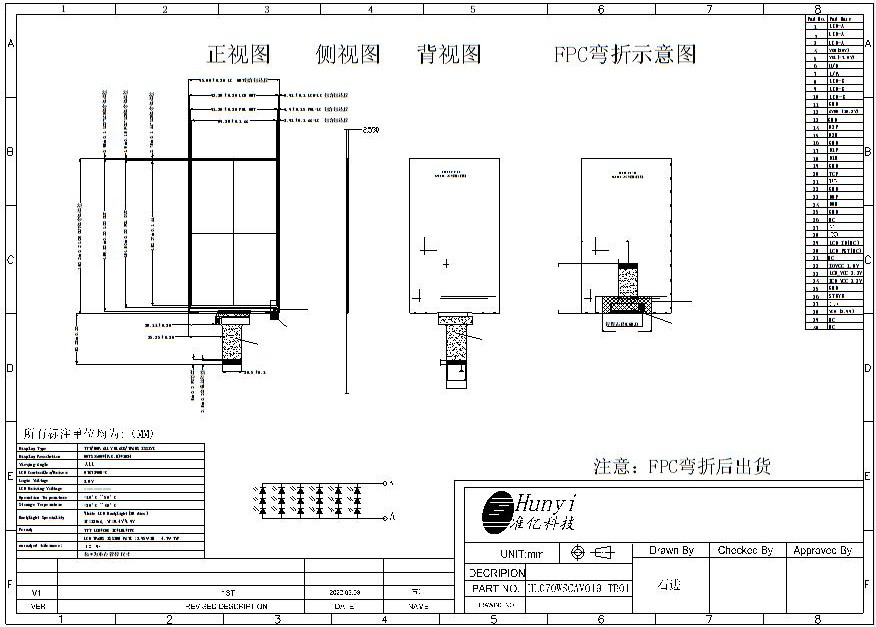

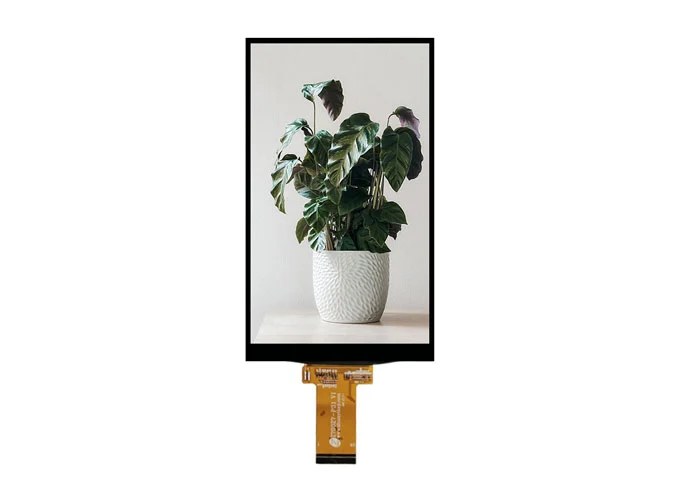

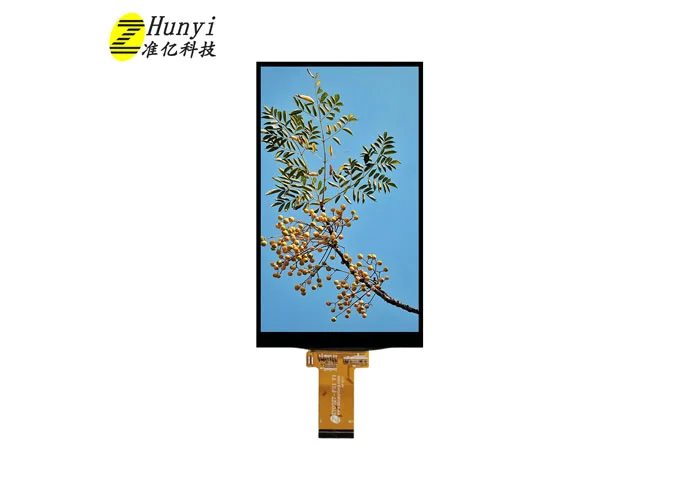

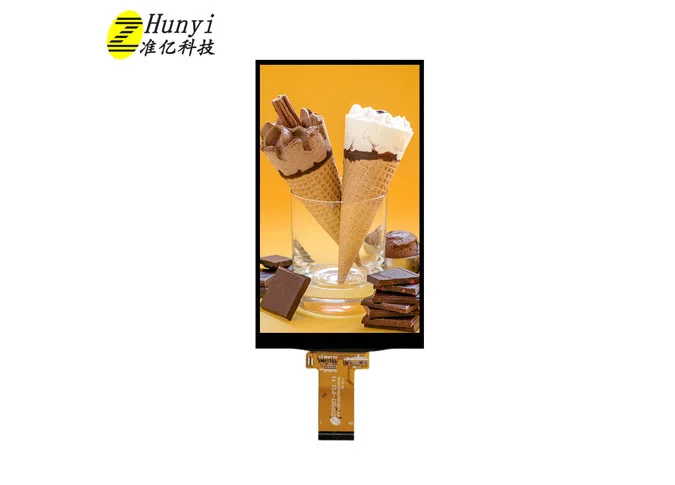

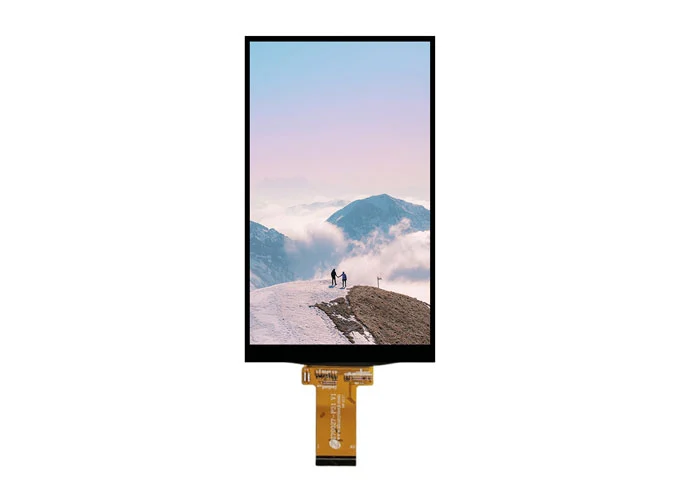

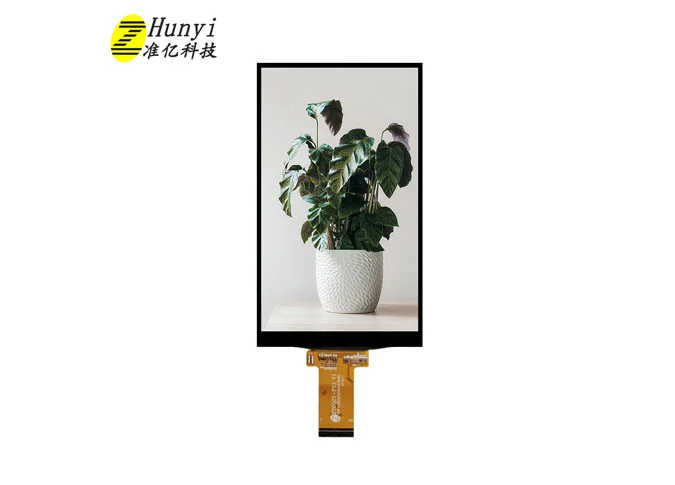

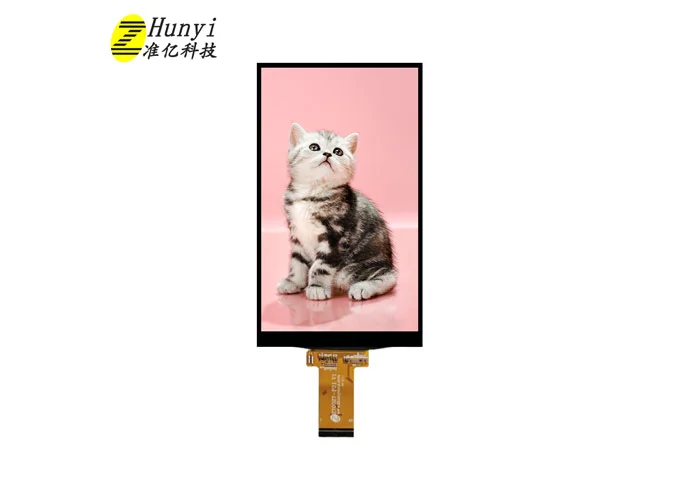

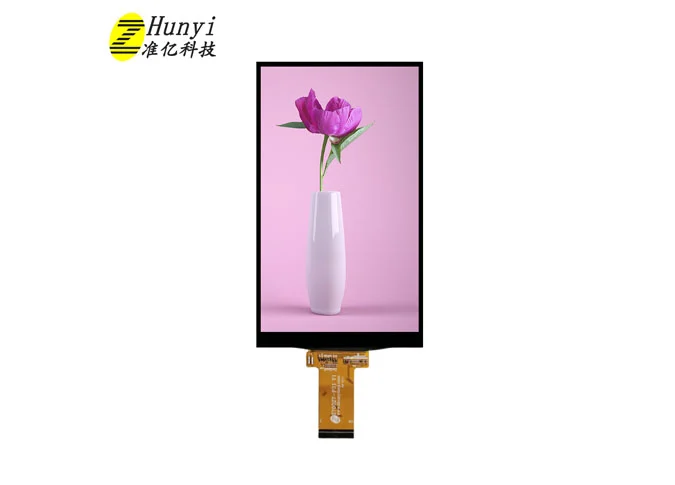

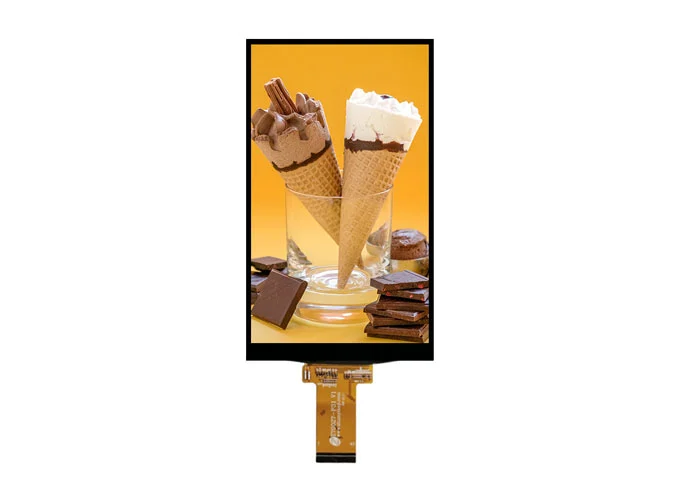

HL070WSCAV019 é uma tela de cristal líquido (LCD) de transistor de película fina de matriz ativa colorida (TFT) com resolução de 600*1024. A técnica IPS (In-plane Switching) faz com que este módulo LCD de 7 "tenha um ângulo de visão mais amplo. Este display LCD é embutido OTA7290B-C driver IC. Este módulo a-Si TFT LCD vem com interface MIPI, brilho de 350cd/m².
Se você tem requisitos especiais, como interface de unidade IC, FPC, painel de toque, brilho, cor, luz de fundo, etc, nós podemos fornecerChina módulo de exibição TFT LCDPara você.
Como umChina módulo LCD fabricante, Nossa fábrica realiza o sistema padrão de qualidade ISO 9001: 2015 e IATF16949: 2016 estritamente, todo o display LCD passou ROHS, certificação REACH.
A 7 polegadaChina tela de toque TFTÉ amplamente utilizado em médicos, campainha visual, venda automática, maquina de aprendizagem, ventilador, osciloscópio, cozinha, eletrodomésticos, scanner QRcode, casa inteligente, indústria, portátil, ao ar livre, HMI, E-bike, veículo, projetor, impressora 3D, dispositivo de áudio, robô, escala elétrica, navegação, publicidade de elevador, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 7.0 | inch |
2 | Display Resolution | 600 (H) × RGB × 1024 (V) | pixels |
3 | Pixel Pitch | 49.6 (H) × 148.8 (V) | um |
4 | LCM Outline Dimension (Without FPC) | 94.94 (W) ×163.24 (H) ×2.51 (T) | mm |
5 | LCD Outline Dimension | 93.28 (W) × 159.82 (H) × 0.8 (T) | mm |
6 | LCD Active Area | 89.28 (W) ×152.37 (H) | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | OTA7290B-C | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 4.7% Min: 3.95% | - |
13 | LCD Contrast Ratio | Typ.: 800 Min: 600 | - |
14 | FPC Version | HL070WSCAV019-TB01 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -10°C~ 60°C | - |
17 | Storage Temperature | -20°C~ 70°C | - |
18 | Backlight Arrangement | LED/3 Series 6 Parallel (18 lights in total) | - |
19 | Luminance | 340 | nit |
20 | Weight | 0.080 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1-3 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
4 | VGH | Positive gate driver output voltage level (20V) |
5 | VGL | Negative gate driver output voltage level (-7V) |
6 | U/D | U/D PIN |
7 | L/R | L/R PIN |
8-10 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
11 | GND | Ground |
12 | AVDD | Input Power (10.3V) |
13 | GND | Ground |
14 | D2P | Positive MIPI differential data input |
15 | D2N | Negative MIPI differential data input |
16 | GND | Ground |
17 | D1P | Positive MIPI differential data input |
18 | D1N | Negative MIPI differential data input |
19 | GND | Ground |
20 | CLKP | Positive MIPI differential CLOCK input |
21 | CLKN | Negative MIPI differential CLOCK input |
22 | GND | Ground |
23 | D0P | Positive MIPI differential data input |
24 | D0N | Negative MIPI differential data input |
25 | GND | Ground |
26-27 | NC | No Connection |
28 | GND | Ground |
29 | LCD_ID (NC) | LCD ID PIN (NC) |
30 | LCD_RST (NC) | LCD Reset PIN (NC) |
31 | NC | No Connection |
32 | IOVCC | I/O POWER SUPPLY (1.8V) |
33-34 | VCC | POWER SUPPLY (3.3V) |
35 | GND | Ground |
36 | STBYB | Standby mode PIN |
37 | GND | Ground |
38 | VCOM | Common Voltage (3.99V) |
39-40 | NC | No Connection |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
