Tamanho: 5 polegadas
Resolução: 480*854
Área ativa: 62.06*110.4mm
Interface: MIPI
Ângulo de visão: IPS
Brilho: 400 cd/m²
Painel de toque: Suporte CTP/RTP
Tipo de Fornecimento: Fábrica/Fabricante
Certificação: ISO9001, IATF16949, ROHS, REACH

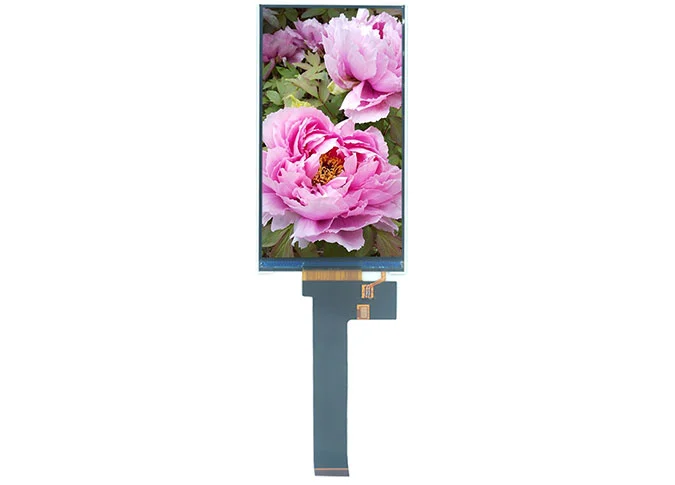

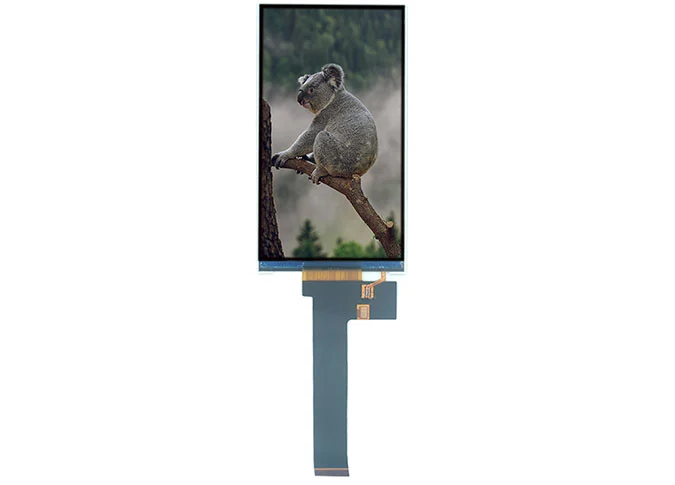

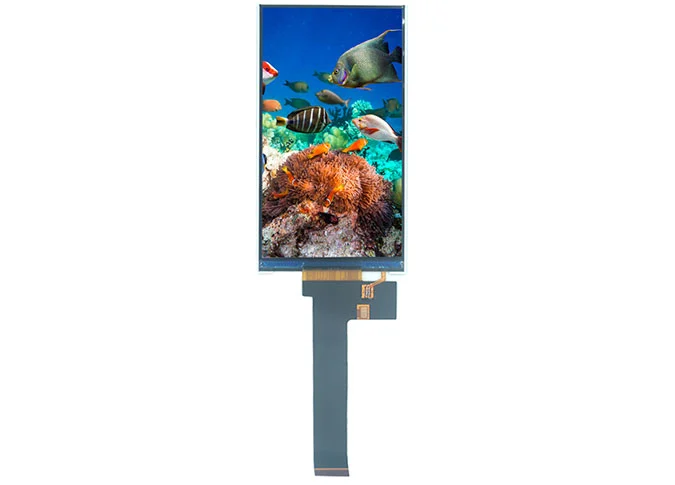

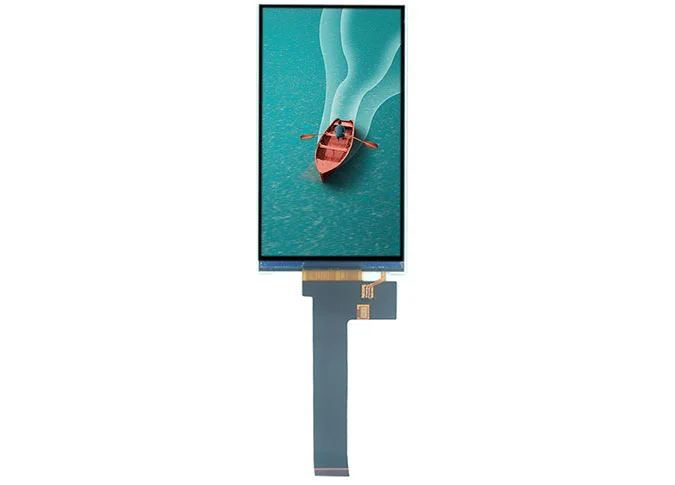

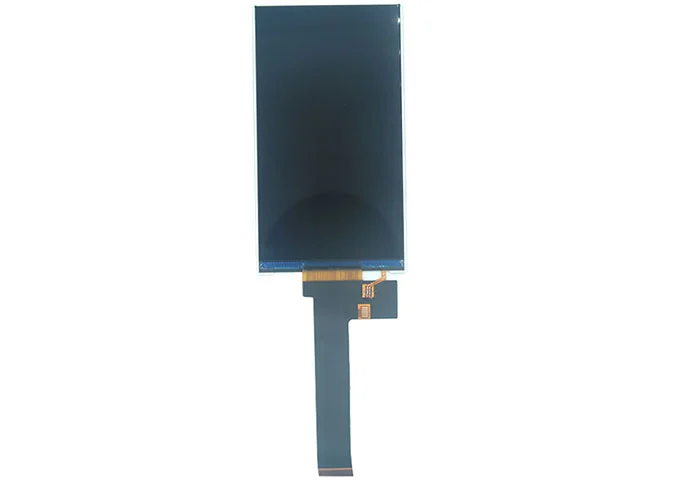

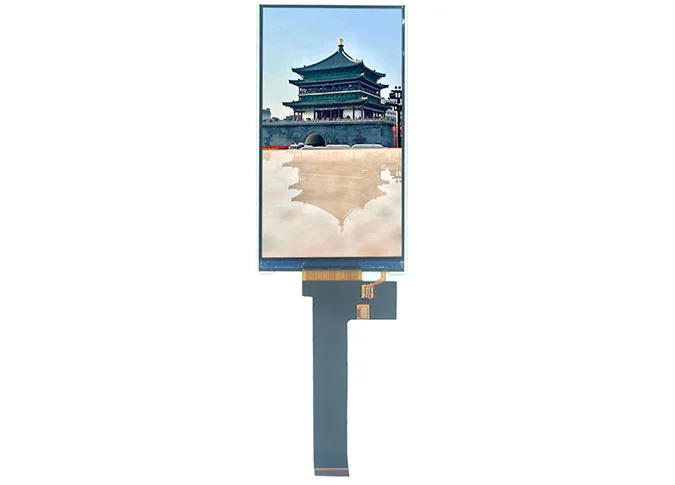

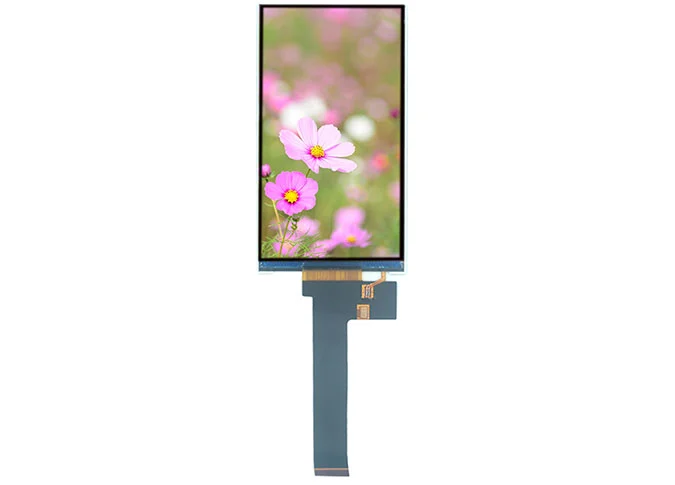

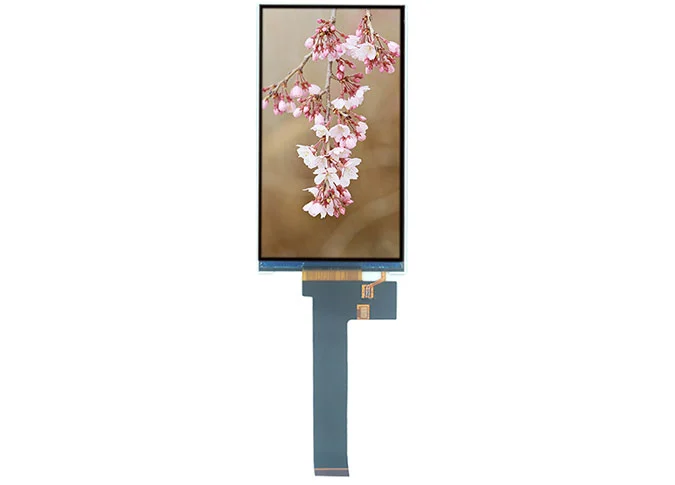

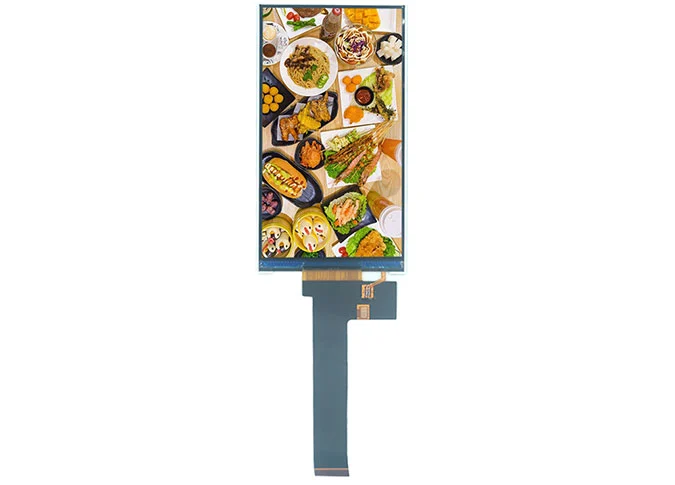

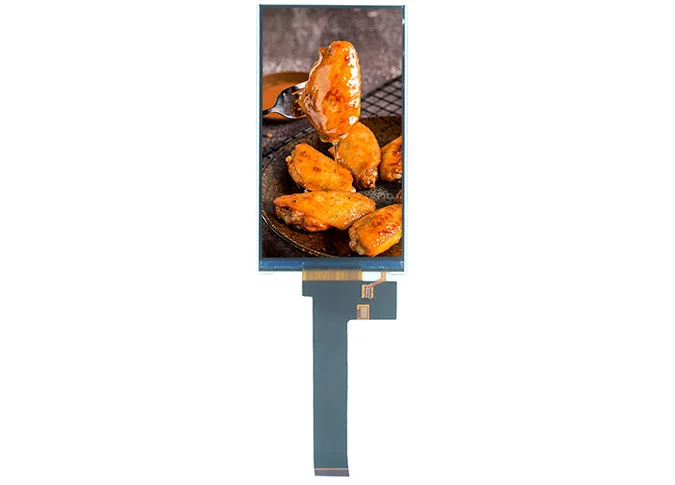

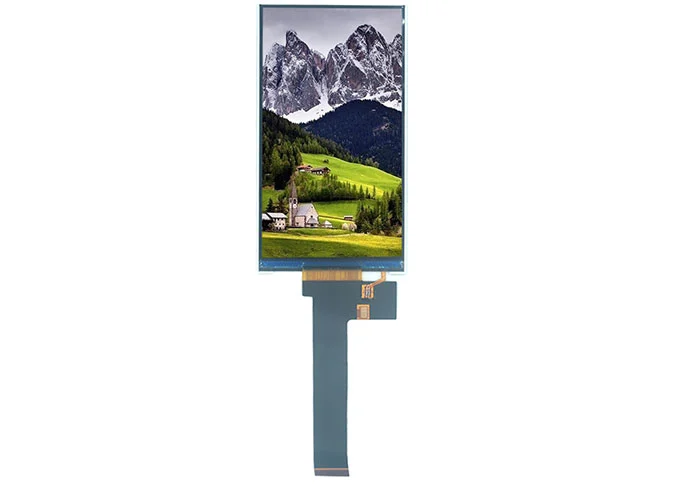

DM49417 é uma tela de cristal líquido (LCD) de transistor de película fina de matriz ativa colorida (TFT) com resolução de 480*854. A técnica IPS (In-plane Switching) faz com que este módulo LCD de 5 "tenha um ângulo de visão mais amplo. EstePainel quadrado IPS LCDÉ driver de JD9161Z-JN embutido IC. Este módulo a-Si TFT LCD vem com interface MIPI, brilho de 400cd/m².
Se você tem requisitos especiais, como interface de unidade IC, FPC, painel de toque, luz de fundo, etc, nós podemos fornecerDisplay lcd em forma personalizadaPara você.
Como umFabricante de tela LCD quadrada, Nossa fábrica realiza o sistema padrão de qualidade ISO 9001: 2015 e IATF16949: 2016 estritamente, todo o display LCD passou ROHS, certificação REACH.
A tela LCD de 5 polegadas é amplamente utilizada em médicos, campainha visual, carteira E, POS, jogador de jogos, instrumento cosmético, aparelho doméstico, scanner QRcode, casa inteligente, indústria, portátil, ao ar livre, HMI, E-bike, veículo, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 4.95 | inch |
2 | Display Resolution | 480 (H) × RGB × 854 (V) | pixels |
3 | Pixel Pitch | 128.4 (H) × 128.4 (V) | um |

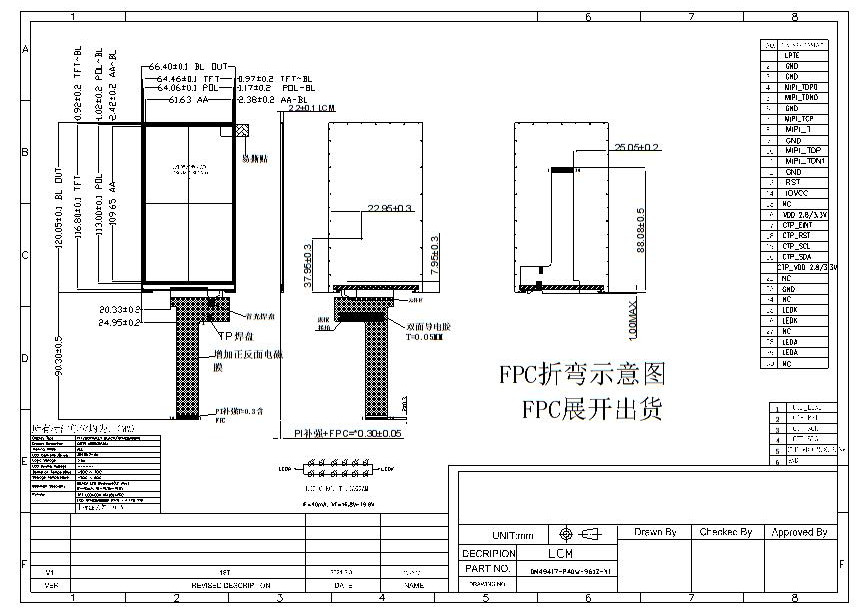

4 | LCM Outline Dimension (Without FPC） | 66.3 (W) ×120.3 (H) ×2.03 (T) | mm |
5 | LCD Outline Dimension | 64.46 (W) × 116.8 (H) × 0.8 (T) | mm |
6 | LCD Active Area | 62.06 (W) ×110.4 (H) | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | JD9161Z-JN | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 4.47% | - |
13 | LCD Contrast Ratio | Typ.: 800 Min: 600 | - |
14 | FPC Version | DM49417-P40W V1 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/6 Series 2 Parallel (12 lights in total) | - |
19 | Luminance | 520 | nit |
20 | Weight | 0.035 | kg |
| PIN NO. | PIN DEF. | FUNCTION DESC. |
| 1 | LPTE | Serves TE (Tearing Effect) PIN |
| 44960 | GND | Ground |
| 4 | D0P | Positive MIPI differential data input |
| 5 | D0N | Negative MIPI differential data input |
| 6 | GND | Ground |
| 7 | CLKP | Positive MIPI differential CLOCK input |
| 8 | CLKN | Negative MIPI differential CLOCK input |
| 9 | GND | Ground |
| 10 | D1P | Positive MIPI differential data input |
| 11 | D1N | Negative MIPI differential data input |
| 12 | GND | Ground |
| 13 | RST | Reset PIN |
| 14 | IOVCC | I/O POWER SUPPLY (1.8V) |
| 15 | NC | No Connection |
| 16 | VCC | POWER SUPPLY (2.8/3.3V) |
| 17 | CTP-EINT | TP Interrupt PIN |
| 18 | CTP-RST | TP Reset PIN |
| 19 | CTP-SCL | TP I2C clock (SCL) clock (SCLK) |
| 20 | CTP-SDA | TP I2C data (SDA) data input (MOSI) |
| 21 | CTP-VDD | TP Input Power voltage (2.8/3.3V) |
| 22 | NC | No Connection |
| 23 | GND | Ground |
| 24 | NC | No Connection |
| 25-26 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
| 27 | NC | No Connection |
| 28-29 | LEDA | POWER SUPPLY+ FOR BACKLIGHT ANODE |
| 30 | NC | No Connection |
| RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
